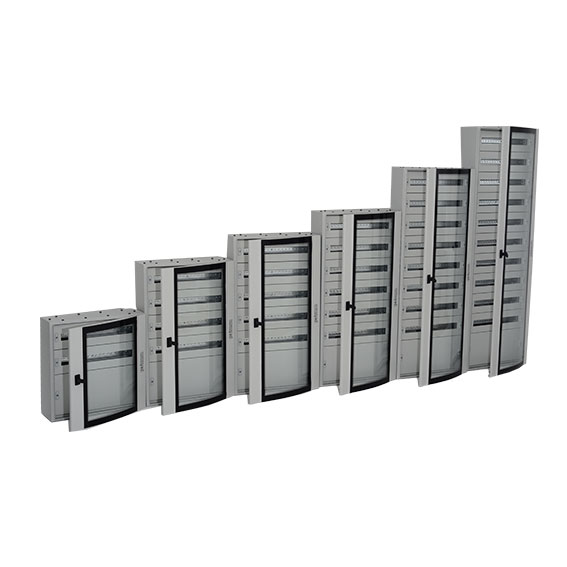

Armario distribución modular serie CPD
Rango de precios: desde 149,70 € hasta 585,41 € IVA incluido
✓
Entrega estimada
Calculando entrega...
Para material disponible en stock.
El armario distribución modular serie CPD está pensado para organizar cuadros de distribución con una configuración modular adaptable a diferentes necesidades de espacio y capacidad. La gama permite instalación en superficie o sobre pavimento y reúne en un mismo sistema el armario, el chasis y las placas modulares.
Su planteamiento facilita seleccionar el tamaño y la distribución interna en función del número de módulos necesario, manteniendo una construcción orientada al montaje profesional de cuadros eléctricos.
En WatioSmart lo definimos así: una gama modular para dimensionar el cuadro según el espacio y la capacidad que realmente necesita la instalación.
| Tipo de uso / instalación | Alta carga digital, Espacios públicos, Industrial ligero, Infraestructuras críticas |
|---|
Características destacadas
- Montaje en superficie o pavimento.
- Fabricadas en acero galvanizado para cuerpo y guías DIN.
- Grado de protección IP54.
- Índice de impacto IK10.
- Color gris RAL 7035.
- Tensión de trabajo: 400 VAC.
- Norma IEC 62208.
- Incluye chasis extraíble.
- Incluye placas modulares.
- Puerta fijable a derecha o izquierda con apertura de 180°.
- Cerradura en un punto con dos llaves.
- Techo y base pretroquelados.
- Toma de tierra en cuerpo y puerta.
- Accesorios comunes indicados en el catálogo.
Aplicaciones típicas
- Cuadros de distribución modular que requieren varias filas de módulos DIN.
- Instalaciones donde conviene disponer de diferentes tamaños de armario dentro de una misma familia.
- Cuadros instalados en superficie o apoyados sobre pavimento.
- Distribución eléctrica en entornos residenciales, comerciales o técnicos, según el dimensionamiento requerido.
Caso de uso
Una instalación que necesita centralizar diferentes protecciones y equipos modulares puede seleccionar dentro de la serie CPD la configuración de filas, capacidad y dimensiones que mejor encaje con el cuadro previsto.
Cuándo elegir / Cuándo elegir alternativa
✔️ Elegir Serie CPD cuando necesitas un armario de distribución modular con varias configuraciones de capacidad y montaje en superficie o pavimento.
❌ Elegir una alternativa cuando el proyecto requiere unas condiciones de protección, dimensiones o configuración que no estén contempladas en las variantes documentadas de esta serie.
Más información para decidir
Puedes consultar nuestras soluciones por contexto de instalación,
revisar otros productos WatioSmart
o acceder a nuestras herramientas de selección técnica.
Si necesitas revisar la aplicación antes de seleccionar la referencia, tienes disponible el
soporte técnico WatioSmart
y los contenidos de Criterio Compartido.
Para consultar la gama en origen puedes acceder a la
página oficial de la serie CPD en MAXGE.
⚡ Criterio WatioSmart: define primero módulos, filas, dimensiones y tipo de puerta; después selecciona la referencia CPD que corresponda a esa combinación.
| Característica | Valor |
|---|---|
| Serie | CPD |
| Tipo | Armario de distribución para montaje en superficie |
| Montaje | Superficie o pavimento |
| Capacidad de la serie con accesorio DIN | De 48 a 264 módulos |
| Puerta | Cristal templado |
| Sistema de cierre | Cerradura triangular |
| Grado de protección | IP54 |
| Entradas | Pretaladradas para facilitar la instalación |
| Espacio interior | Espacio amplio para cableado |
| CPD 6006020 SUMP | 600 × 600 × 200 mm · 48 módulos · 24 × 2 filas · cubierta ciega |
| CPD 6007520 SUMP | 600 × 750 × 200 mm · 72 módulos · 24 × 3 filas · cubierta ciega |
| CPD 6009020 SUMP | 600 × 900 × 200 mm · 96 módulos · 24 × 4 filas · cubierta ciega |
| CPD 6010520 SUMP | 600 × 1050 × 200 mm · 120 módulos · 24 × 5 filas · cubierta ciega |
| CPD 6012025 SUMP | 600 × 1200 × 250 mm · 144 módulos · 24 × 6 filas · cubierta ciega |
| CPD 6015025 SUMP | 600 × 1500 × 250 mm · 192 módulos · 24 × 8 filas · cubierta ciega |
| CPD 6018025 SUMP | 600 × 1800 × 250 mm · 240 módulos · 24 × 10 filas · cubierta ciega |
| CPD 6006020 SUMS | 600 × 600 × 200 mm · 72 módulos · 24 × 3 filas |
| CPD 6007520 SUMS | 600 × 750 × 200 mm · 96 módulos · 24 × 4 filas |
| CPD 6009020 SUMS | 600 × 900 × 200 mm · 120 módulos · 24 × 5 filas |
| CPD 6010520 SUMS | 600 × 1050 × 200 mm · 144 módulos · 24 × 6 filas |
| CPD 6012025 SUMS | 600 × 1200 × 250 mm · 168 módulos · 24 × 7 filas |
| CPD 6015025 SUMS | 600 × 1500 × 250 mm · 216 módulos · 24 × 9 filas |
| CPD 6018025 SUMS | 600 × 1800 × 250 mm · 264 módulos · 24 × 11 filas |
-
CONFIGURACIÓN MODULARLa gama ofrece diferentes capacidades y números de filas para ajustar el armario al volumen de módulos previsto.
-
SELECCIÓN POR DIMENSIONESLas distintas alturas y profundidades documentadas permiten escoger la envolvente de acuerdo con la configuración necesaria.
-
ORGANIZACIÓN SOBRE CARRIL DINLas versiones SUMS y SUMP están preparadas alrededor de una distribución modular mediante accesorios DIN.
-
ESPACIO PARA CABLEADOEl diseño contempla espacio interior para organizar el cableado durante el montaje del cuadro.
-
ENTRADAS PREPARADASLas entradas pretaladradas simplifican la preparación del armario durante la instalación.
-
PUERTA DE CRISTAL TEMPLADOLas configuraciones documentadas en la ficha técnica incorporan puerta de cristal templado.
-
CIERRE DEL ARMARIOEl sistema de cierre triangular permite cerrar la envolvente una vez terminada la instalación.
-
MONTAJE ADAPTABLELa serie está planteada para instalación en superficie o sobre pavimento.
-
ESCALABILIDAD DE CAPACIDADDentro de las versiones documentadas con accesorio DIN es posible seleccionar capacidades comprendidas entre 48 y 264 módulos.
