Tipo de uso / instalación	Espacios públicos, Residencial, Terciario / Oficinas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

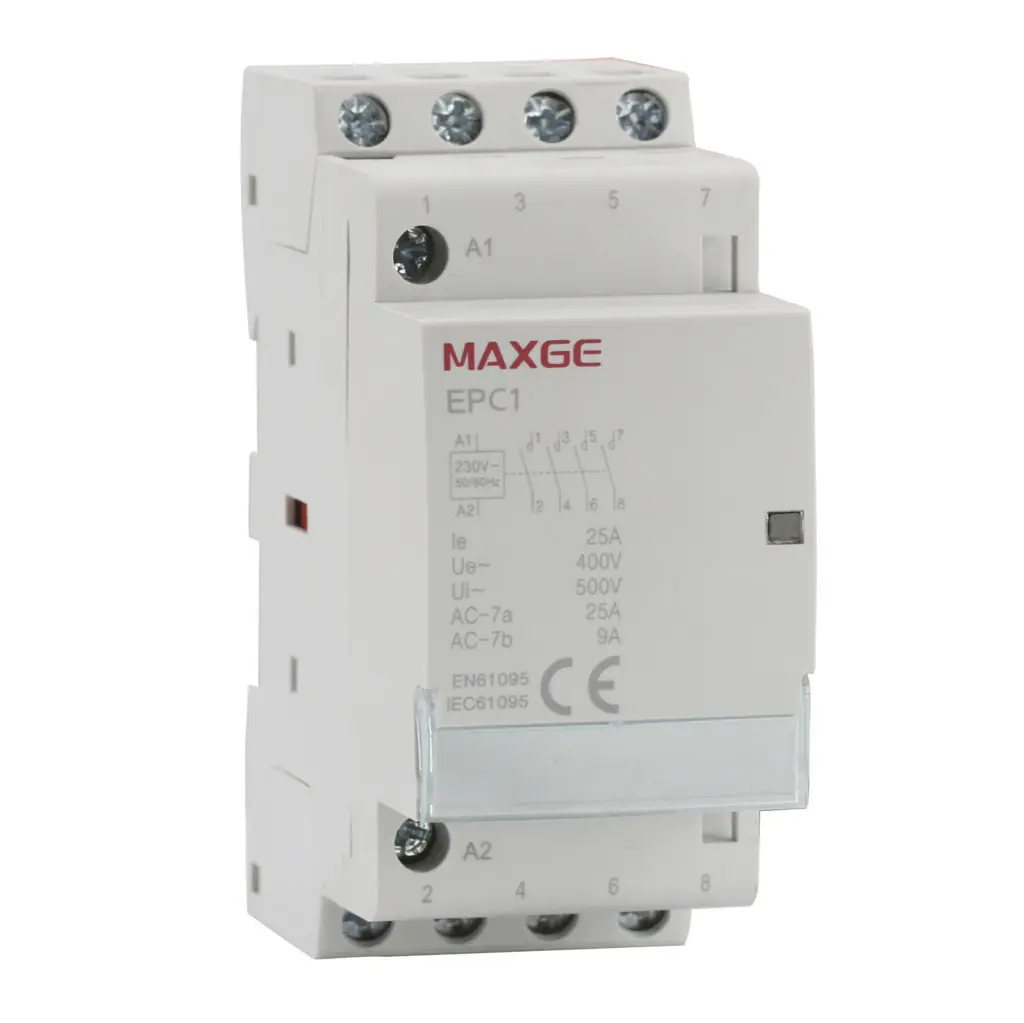

Características principales de la serie EPC1:

Silenciosos <20dB
Tensión de empleo: 415/240VCA (50/60Hz)
Dimensiones:
- EPC1-25: 1 módulo (18mm)
- EPC1-63 2P: 2 módulos (36mm)
- EPC1-63 4P: 3 módulos (54mm)
Conexión en bornes para cables de cobre:
- EPC1-25: flexible ≤6mm² y rígido ≤10mm²
- EPC1-40/63A: flexible ≤35mm² y rígido ≤50mm²
Par de apriete: 3,5Nm
Capacidad de conexión terminales A1 y A2: flexible ≤2.5mm² y rígido ≤4mm²
Endurancia eléctrica: 100.000 ciclos
Número de maniobras: máximo 100 al día
Temperatura de trabajo: -5 a 60ºC
Normativa internacional EN/IEC60947-4-1, IEC60068-1 y IEC61095
Control manual: selector 3 posiciones (marcha automática / marcha forzada o permanente / paro)

Aplicaciones típicas

✔️Maniobra de cargas en cuadros modulares sobre carril DIN.

✔️Conmutación de circuitos en instalaciones residenciales y terciarias.

✔️Automatización básica con control manual (Auto / ON / OFF).

Caso de uso

Cuando necesitas un contactor modular silencioso para maniobras repetitivas, con selector manual de 3 posiciones para pruebas, mantenimiento o funcionamiento permanente.

Cuándo elegir / Cuándo elegir alternativa

✔️ Elegir EPC1 si buscas control modular en carril DIN con funcionamiento silencioso y selector manual de 3 posiciones.

❌ Elegir alternativa si necesitas una bobina con tensión distinta a la disponible en el modelo seleccionado o requisitos de protección/entorno superiores (por ejemplo, IP diferente).

⚡ Criterio WatioSmart:
Elige el EPC1 cuando quieras maniobra modular silenciosa en carril DIN y necesites un modo manual claro (Auto/ON/OFF) para puesta en marcha y mantenimiento.

Característica	Valor
Normativa	EN/IEC 60947-4-1; EN/IEC 61095
Potencia máxima AC1 220/230V	20A 4.5kW (EPC1-20); 25A 16kW (EPC1-25)
Potencia máxima AC-1/AC-7a 380/400V	63A 40kW (EPC1-63)
Potencia máxima AC-3/AC-7b 380/400V	25A 15kW (EPC1-63); 4kW (EPC1-25)
Capacidad bornes principales	1.5–6mm² (EPC1-10/16/20/25); 6–35mm² (EPC1-40/63A)
Capacidad bornes A1/A2	0.75–2.5mm²
Endurancia eléctrica	≥100.000 ciclos
Endurancia mecánica	≥500.000 ciclos
Grado de protección	IP20
Par de apriete	0.8–3.5 Nm
Temperatura ambiente	-5 ~ +60°C (Max. 95% humedad)
Temperatura almacenamiento	-40 ~ +75°C
Capacidad de conexión	1–25 mm²
Tensión bobina control	240 Vac

Funcionamiento silencioso <20dB
Permite instalación en entornos residenciales sin impacto acústico relevante.
Formato modular DIN
Integración directa en cuadros eléctricos estándar.
Control manual integrado
Selector de 3 posiciones que permite automatización o forzado manual según necesidad.
Cumplimiento IEC
Diseñado bajo EN/IEC 60947-4-1 y EN/IEC 61095.
Endurancia mecánica elevada
≥500.000 ciclos según ficha técnica.
Amplio rango térmico
Operativo entre -5°C y +60°C.
Bornes de gran capacidad
Hasta 35mm² en versiones 40/63A según modelo.
Protección IP20
Adecuado para instalación en envolventes protegidas.
