67,31 € IVA incluido

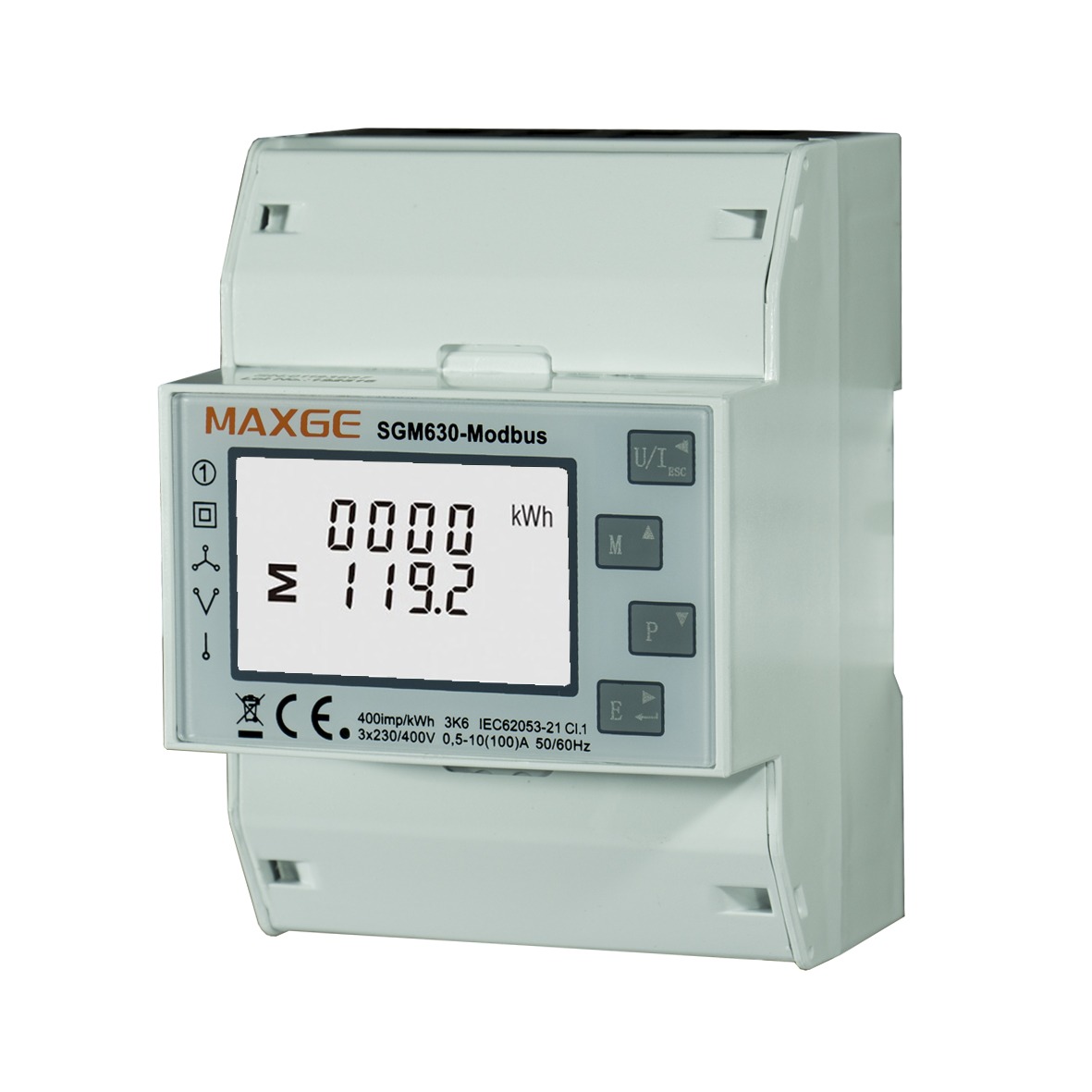

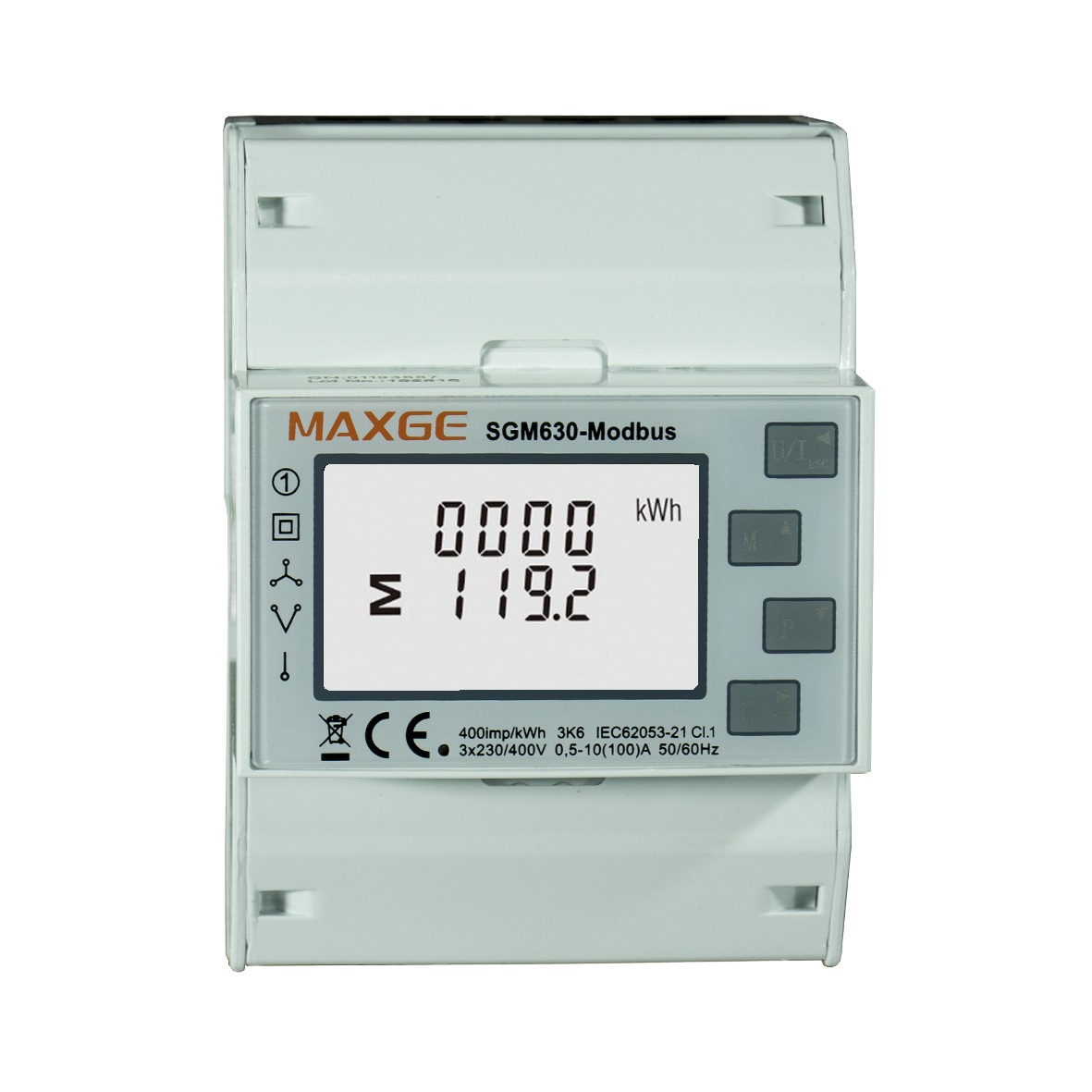

El contador de energía SGM630MCT es un equipo de medición bidireccional para instalaciones eléctricas que requieren lectura mediante transformadores de intensidad. Permite consultar las principales magnitudes eléctricas desde una pantalla retroiluminada, facilitando el seguimiento energético de la instalación.
Su configuración de medida contempla redes monofásicas y trifásicas. Además de la visualización local, el catálogo identifica comunicación RS485 y salidas de impulsos, características que conviene considerar al definir cómo se recogerán los datos de consumo.
En WatioSmart lo definimos así: Una solución de medida bidireccional para instalaciones que utilizan transformadores de intensidad.
| Tipo de uso / instalación |
|---|
Características destacadas del catálogo
En una instalación trifásica donde la medición se realiza mediante transformadores de intensidad, el SGM630MCT permite consultar las principales magnitudes eléctricas y registrar la energía en ambos sentidos.
Cuando también se necesita transmitir información a un sistema de supervisión, la comunicación RS485 permite valorar su integración, siempre que el protocolo y la configuración del equipo sean compatibles con el sistema receptor.
✔️ Cuando la instalación necesita medición mediante transformadores de intensidad.
✔️ Cuando interesa diferenciar la energía importada y exportada.
✔️ Cuando se requiere consultar magnitudes eléctricas y máxima demanda.
✔️ Cuando se necesita comunicación Modbus RTU y se ha confirmado la variante correspondiente.
❌ Cuando se necesita un contador de lectura directa sin transformadores de intensidad. En ese caso, conviene revisar el SGM630M.
❌ Cuando la entrada de medida del contador no corresponde a los transformadores de intensidad disponibles.
❌ Cuando el sistema de supervisión utiliza un protocolo diferente del disponible en la variante seleccionada.
❌ Cuando se necesita un sistema completo de inyección cero y todavía no se han confirmado sus componentes y compatibilidades.
⚡ Criterio WatioSmart: Comprueba el tipo de medida, la relación con los transformadores de intensidad y el protocolo de comunicación antes de seleccionar el contador.
| Característica | Valor |
|---|---|
| CARACTERÍSTICA | VALOR |
| Referencia de familia | SGM630MCT |
| Tipo de equipo | Contador de energía trifásico mediante transformadores de intensidad |
| Tipos de conexión contemplados | 3PH-4W / 3PH-3W / 1PH-2W |
| Tensión nominal | 3 × 230/400 V CA |
| Frecuencia | 50/60 Hz |
| Entrada mediante transformadores de intensidad | 1 A o 5 A según variante |
| Entrada alternativa de transformador de intensidad | 333 mV en variante SGM630MCT-MV |
| Medición bidireccional | Potencia y energía activa |
| Magnitudes medidas | kWh, kvarh, W, var, VA, V, A, FP, THD y Hz |
| Pantalla | LCD retroiluminada |
| Montaje | Carril DIN |
| Salidas de impulsos | 2 |
| Salida de impulsos 1 | Configurable |
| Salida de impulsos 2 | 3200 imp/kWh |
| Comunicación variante SGM630MCT-Modbus | RS485 Modbus RTU |
| Comunicación variante SGM630MCT-Mbus | M-Bus |
| Protocolo M-Bus | EN 13757-3 |
| Velocidades Modbus | 2400 / 4800 / 9600 / 19200 / 38400 bps |
| Direcciones Modbus | 1–247 |
| Distancia de comunicación Modbus | 1000 m |
| Paridad Modbus | Even / Odd / None |
| Bits de datos Modbus | 8 |
| Bits de parada Modbus | 1 |
| Dimensiones (alto × ancho × fondo) | 94,5 × 72 × 65 mm |
| Grado de protección | IP51 (interior) |
| Temperatura de funcionamiento | −25 °C a +55 °C |
| Temperatura de almacenamiento | −40 °C a +70 °C |
| Humedad de funcionamiento | ≤ 90 % |
| Humedad de almacenamiento | ≤ 95 % |
| Categoría de instalación | CAT III |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |
| Clase de protección del aislamiento | II |
| Precisión de energía activa indicada en destacados del PDF | Clase 0,5 |
| Precisión de energía activa indicada en tabla del PDF | Clase 1 |
| Precisión de energía reactiva | Clase 2 |
| Referencia normativa de medida | IEC 62053-21 / EN 50470-1/3 |
| Directiva MID indicada | 2014/32/UE |
| Certificado MID indicado | 0120/SGS0142 |
| Compatibilidad electromagnética | EN 61326-1:2013 / EN 61326-2-3:2013 |
| Referencias de seguridad eléctrica | EN 61010-1:2010 / EN 61010-2-30:2010 |
