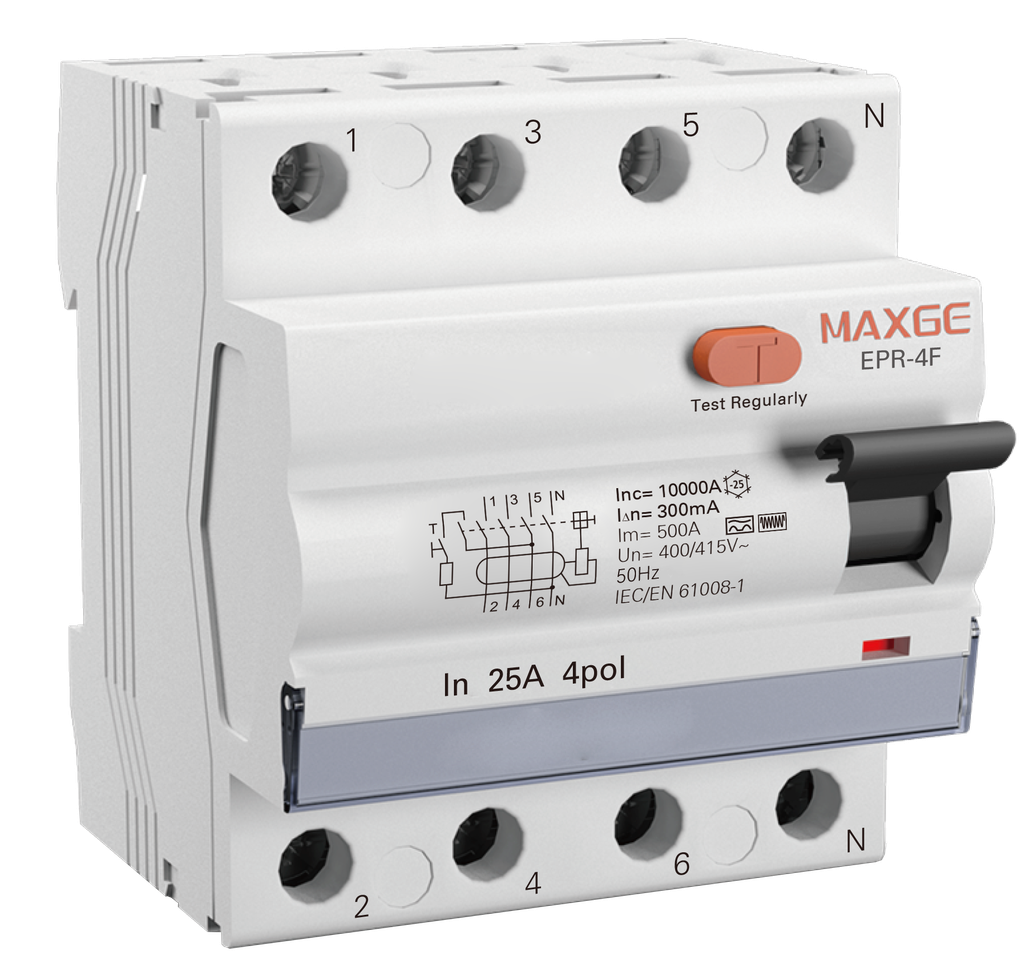

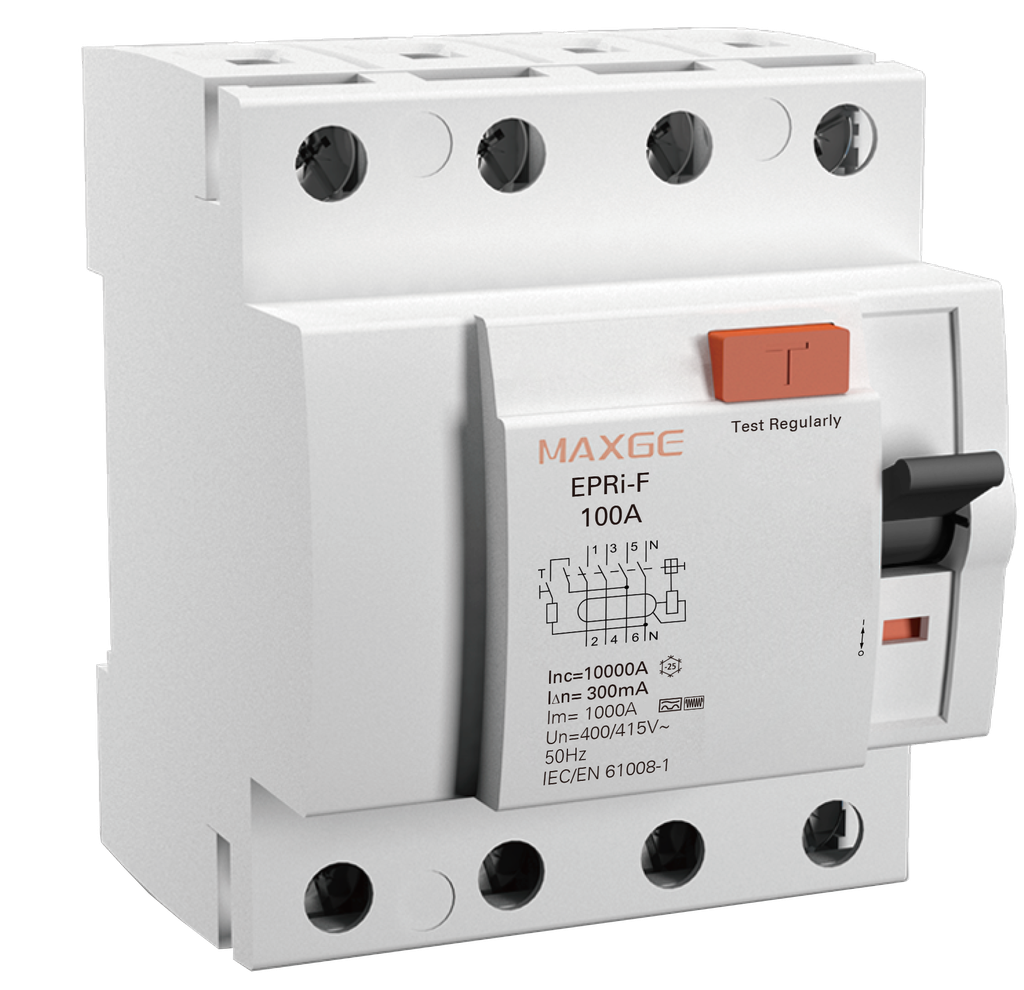

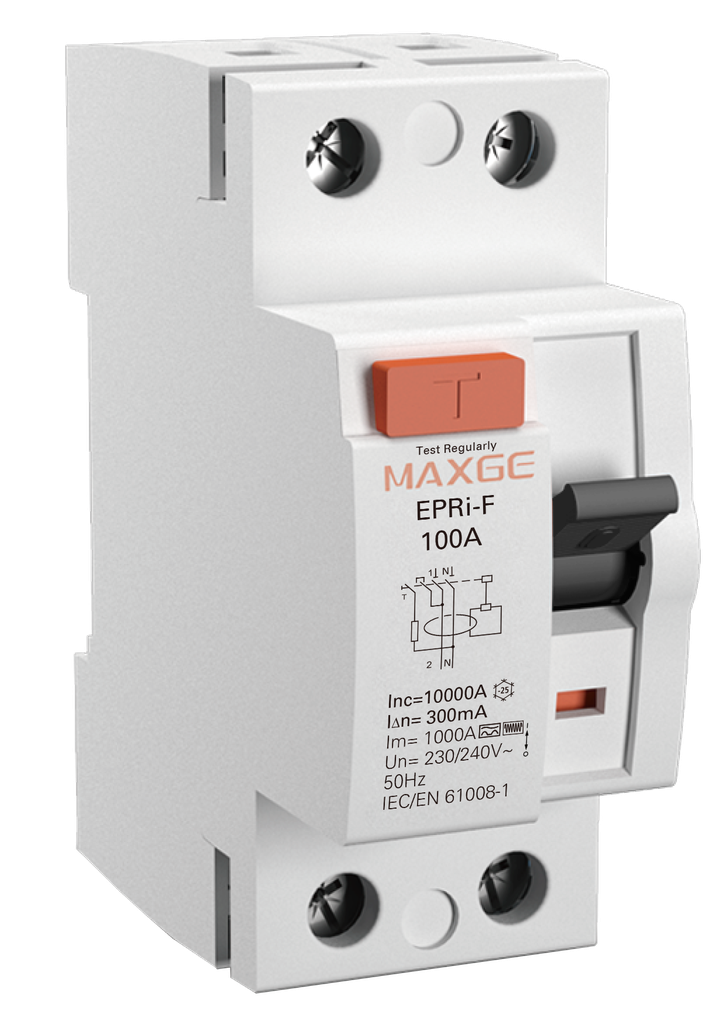

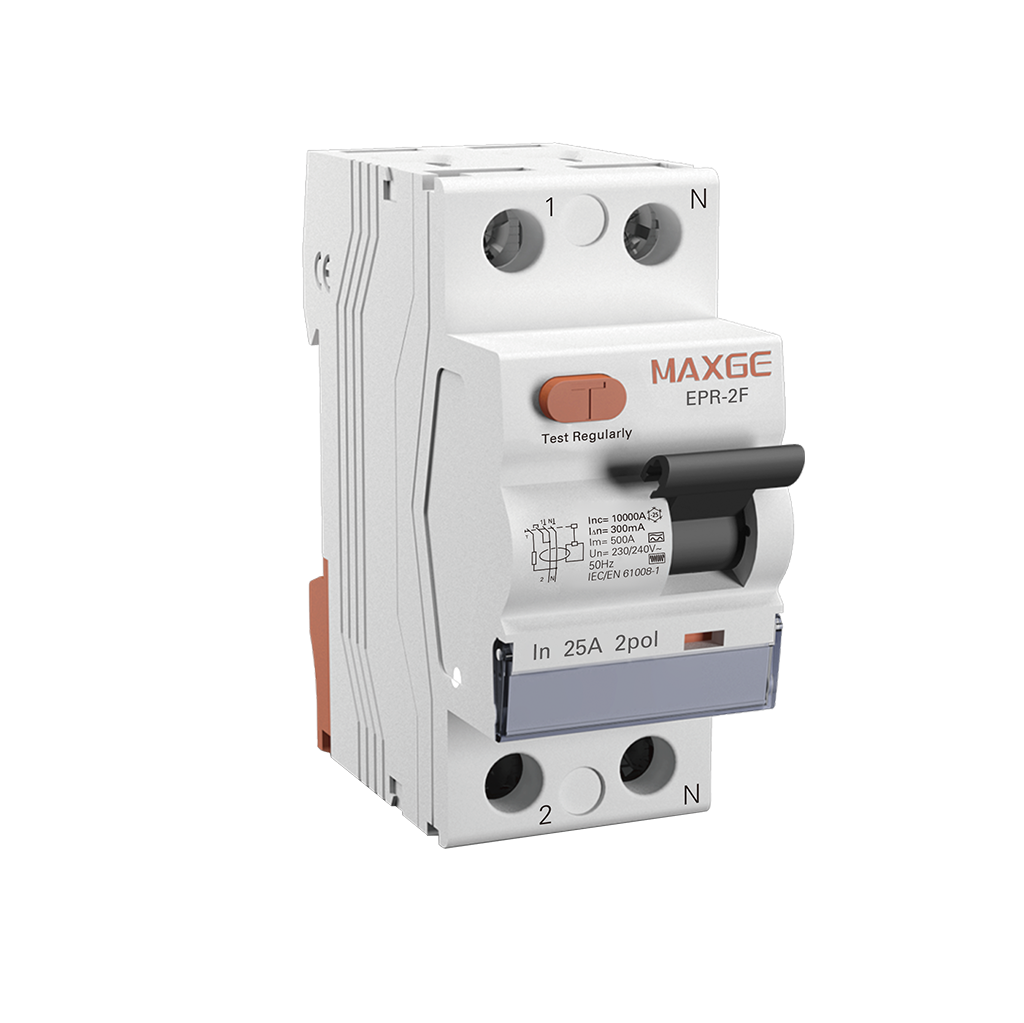

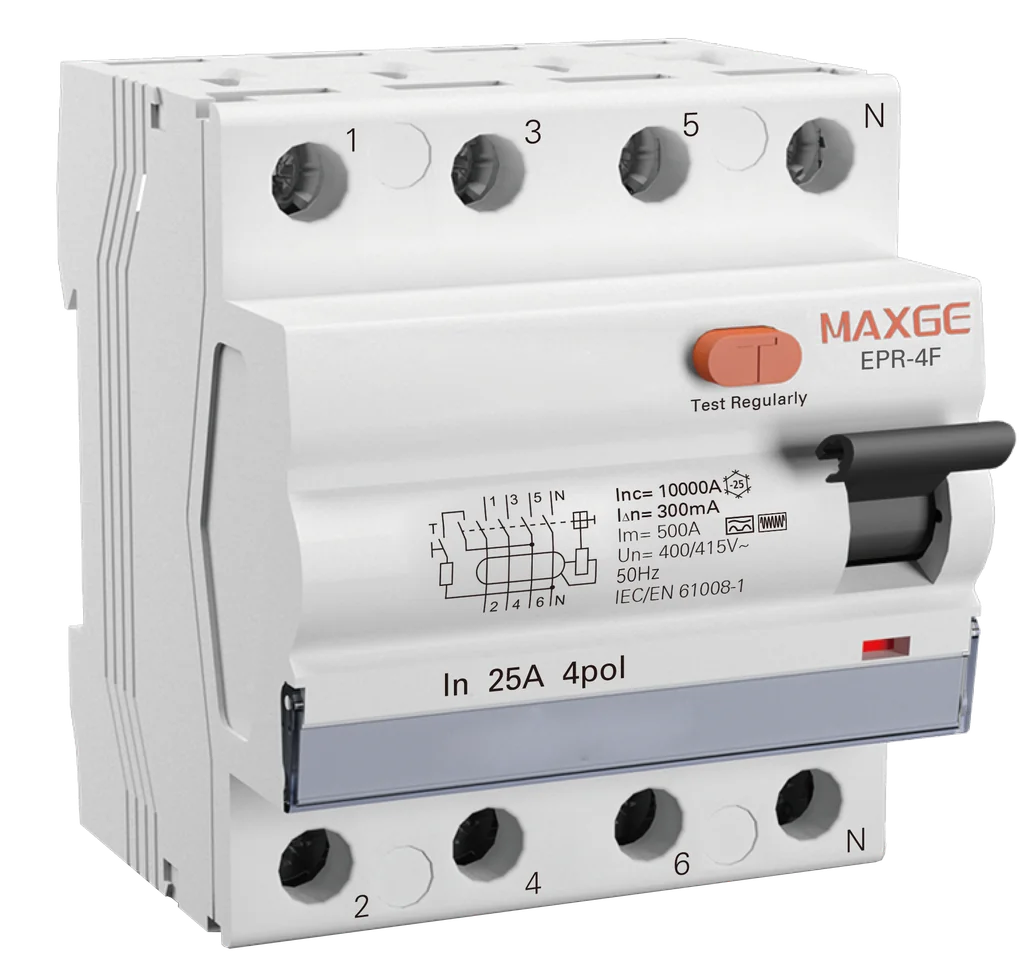

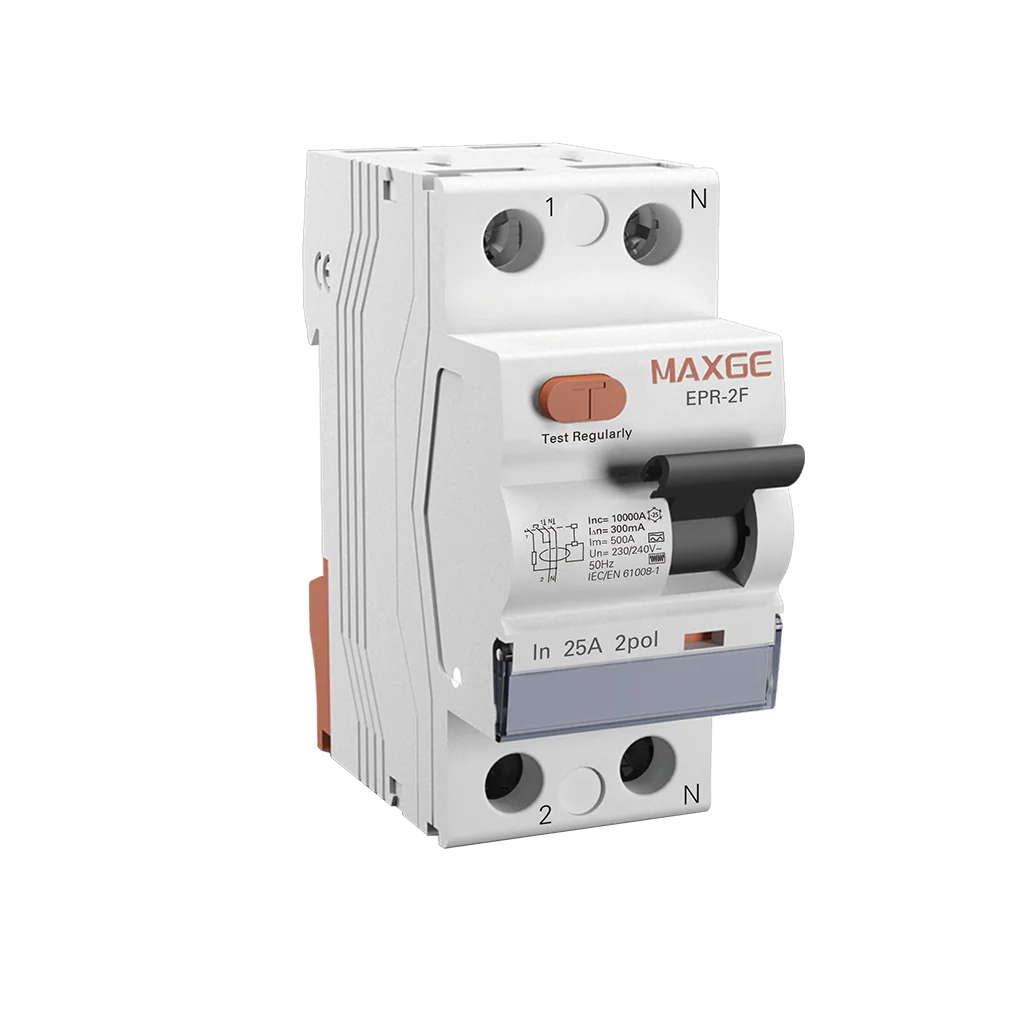

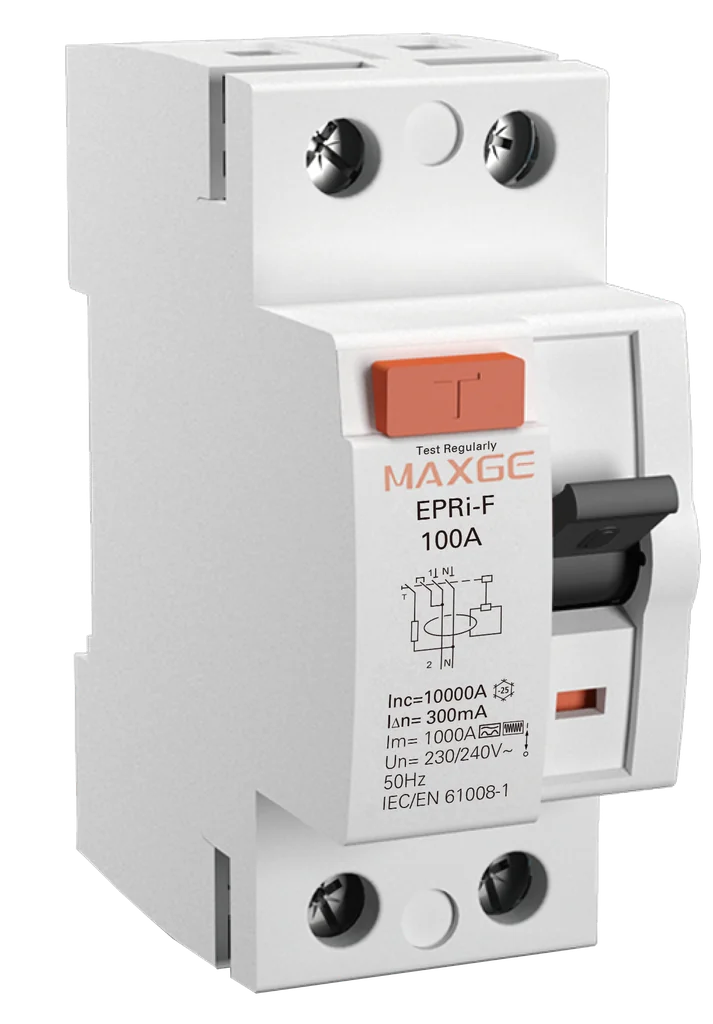

Datos de catálogo (EPR-F Interruptor diferencial, clase F)
- Poder de corte: 10kA.
- Tensión de empleo: 415/240V AC.
- 2P: 240V AC.
- 4P: 415V AC (entre fases).
- Frecuencia: 50Hz.
- Señalización local de estado.
- Ventana para marcador de circuito.
- Conexión en bornes para cables de cobre:
- Calibre 16 a 63A: flexible ≤25mm² y rígido ≤35mm².
- Calibre 80 a 100A: flexible ≤35mm² y rígido ≤50mm².
- Par de apriete: 2,5Nm.
- Resistencia a los cortocircuitos:
- Calibre 16 a 50A: 500A.
- Calibre 80 a 100A: 10x In.
- Intensidad de fuga no operativa: 0.5x IΔn.
- Dimensiones: 1 módulo por polo (18mm).
- Tensión de aislamiento (Ui): 500V.
- Grado de contaminación: 3.
- Tensión de impulso (Uimp): 4kV.
- Grado de protección: IP20 (IP40 en cofre).
- Doble aislamiento: clase 2.
- Endurancia:
- Eléctrica: 2000 ciclos.
- Mecánica: 2000 ciclos.
- Temperatura de trabajo: -5 a 40°C.
- Normativa indicada: EN/IEC61008-1, EN/IEC62423.
- Permite el acoplamiento de accesorios y auxiliares eléctricos (ver página 26).
Clase F — Detección (según catálogo)
- Corrientes de defecto alternas senoidales a 50/60Hz.
- Corrientes diferenciales pulsantes de las dos polaridades.
- Corrientes diferenciales pulsantes con componente continua hasta +10mA.
- Discrimina la corriente de alta frecuencia y ondas compuestas, formadas por la superposición de senoidales hasta 1000Hz.
