Interruptor combinado estrecho (clases AC y A)
Rango de precios: desde 32,69 € hasta 41,72 €
(IVA incluido)

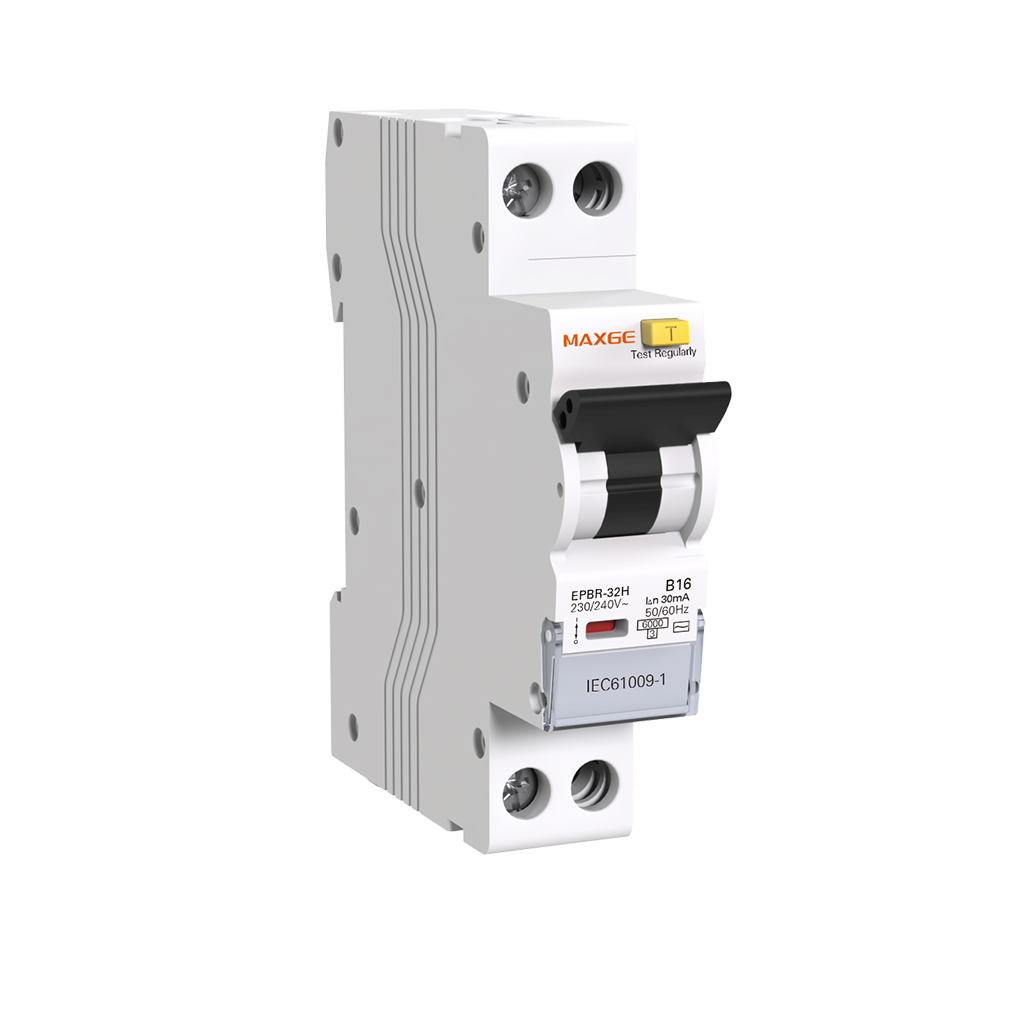

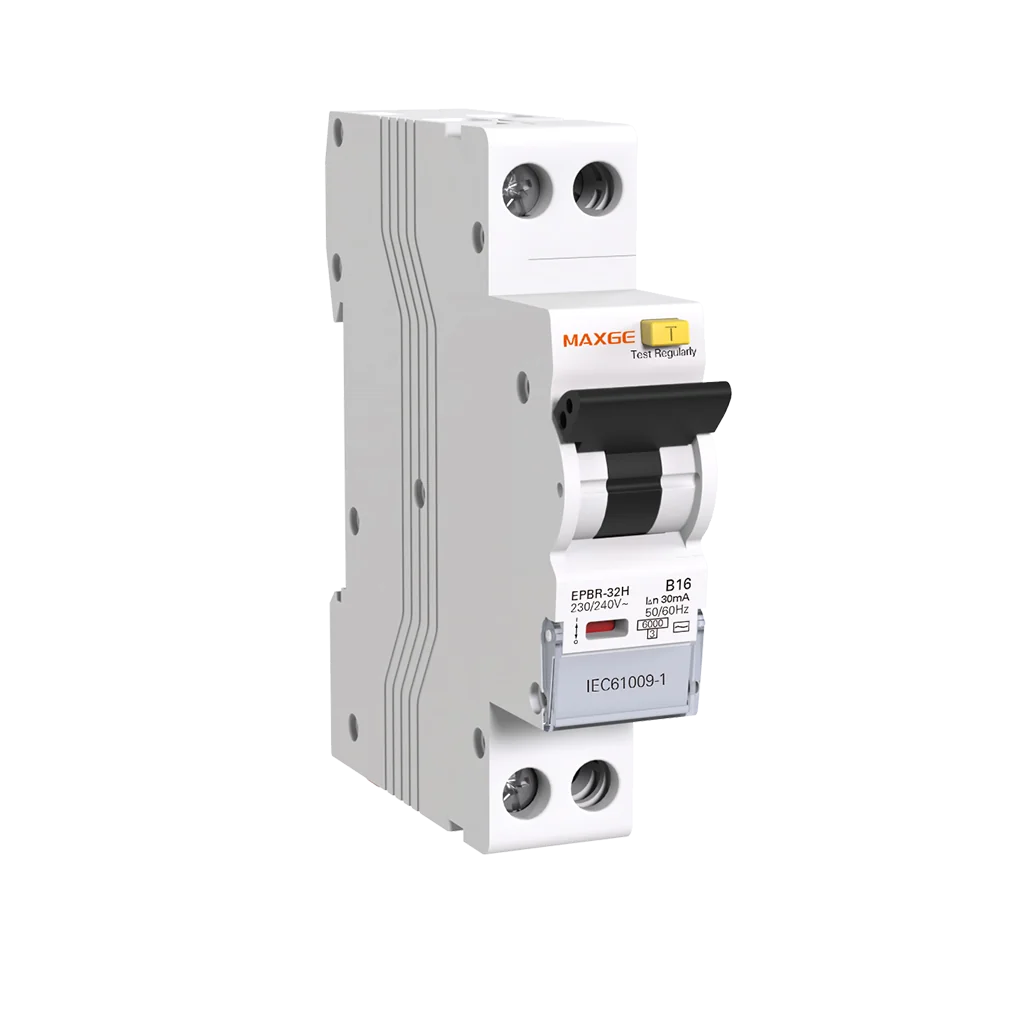

El interruptor combinado estrecho EPBR32H es una solución compacta para protección en instalaciones del sector terciario e industrial. Diseñado en formato 1 módulo (18 mm) y configuración 1+N, integra protección y señalización local de estado en un único equipo.
Permite el acoplamiento de accesorios y auxiliares eléctricos, dispone de ventana para marcador de circuito y ofrece poder de corte de 6kA con tensión de empleo de 240V AC, facilitando su integración en cuadros eléctricos donde el espacio es un factor crítico.
En WatioSmart lo definimos así: Protección combinada compacta para cuadros eléctricos con espacio limitado.
| Tipo de uso / instalación |
|---|
Características principales del interruptor combinado EPBR32H:
- Empleo en el sector terciario e industrial.
- Permite el acoplamiento de accesorios y auxiliares eléctricos.
- Señalización local de estado.
- Ventana para marcador de circuito.
- Conexión en bornes para cables de cobre: flexible 10 mm² / rígido 16 mm².
- Poder de corte: 6 kA.
- Tensión de empleo: 240V AC.
- Resistencia a los cortocircuitos: 500A.
- Dimensiones: 1 módulo (18 mm).
- Tensión de aislamiento (Ui): 500V.
- Grado de contaminación 3.
- Tensión de impulso (Uimp): 4 kV.
- Doble aislamiento clase 2.
- Endurancia eléctrica: 4000 ciclos. Mecánica: 10000 ciclos.
- Temperatura de trabajo: -25°C a 40°C.
- Normativa internacional EN/IEC 61009-1.
Aplicaciones típicas
✔️Cuadros eléctricos en sector terciario.
✔️Cuadros eléctricos en instalaciones industriales.
✔️Protección de líneas en espacios reducidos.
Caso de uso
Instalaciones donde se requiere protección combinada en formato estrecho de 1 módulo, manteniendo capacidad de corte de 6kA y compatibilidad con accesorios auxiliares.
Cuándo elegir este modelo
✔️ Cuando el espacio en carril DIN es limitado.
✔️ Cuando se necesita señalización local de estado.
✔️ Cuando se requiere poder de corte de 6kA en 240V AC.
Cuándo elegir una alternativa
❌ Cuando se requiera mayor poder de corte.
❌ Cuando se necesite un formato superior a 1 módulo.
⚡ Criterio WatioSmart:
Elígelo cuando necesites protección combinada en 1 módulo sin sacrificar capacidad de corte en cuadros compactos.
- Formato ultracompactoPermite integrar protección combinada en solo 1 módulo (18 mm), optimizando espacio en el cuadro eléctrico.
- Compatibilidad con accesoriosAdmite acoplamiento de auxiliares eléctricos, facilitando ampliaciones o señalización adicional.
- Señalización integradaIncorpora indicación local de estado para diagnóstico visual directo.
- Ventana identificadoraPermite marcar el circuito protegido directamente en el equipo.
- Capacidad de corte 6kAAdecuado para instalaciones terciarias e industriales con ese nivel de exigencia.
- Doble aislamiento clase 2Aporta un nivel adicional de protección eléctrica en la instalación.
- Amplio rango térmico-25°C a 40°C para uso en entornos técnicos habituales.
- Cumplimiento normativoDiseñado conforme a EN/IEC 61009-1.
