Interruptor automático magnetotérmico. Poder de corte 10000A. Curvas C, B y D.

Tipo de uso / instalación	Espacios públicos, Grandes Instalaciones, Industria, Industrial ligero, Infraestructuras críticas

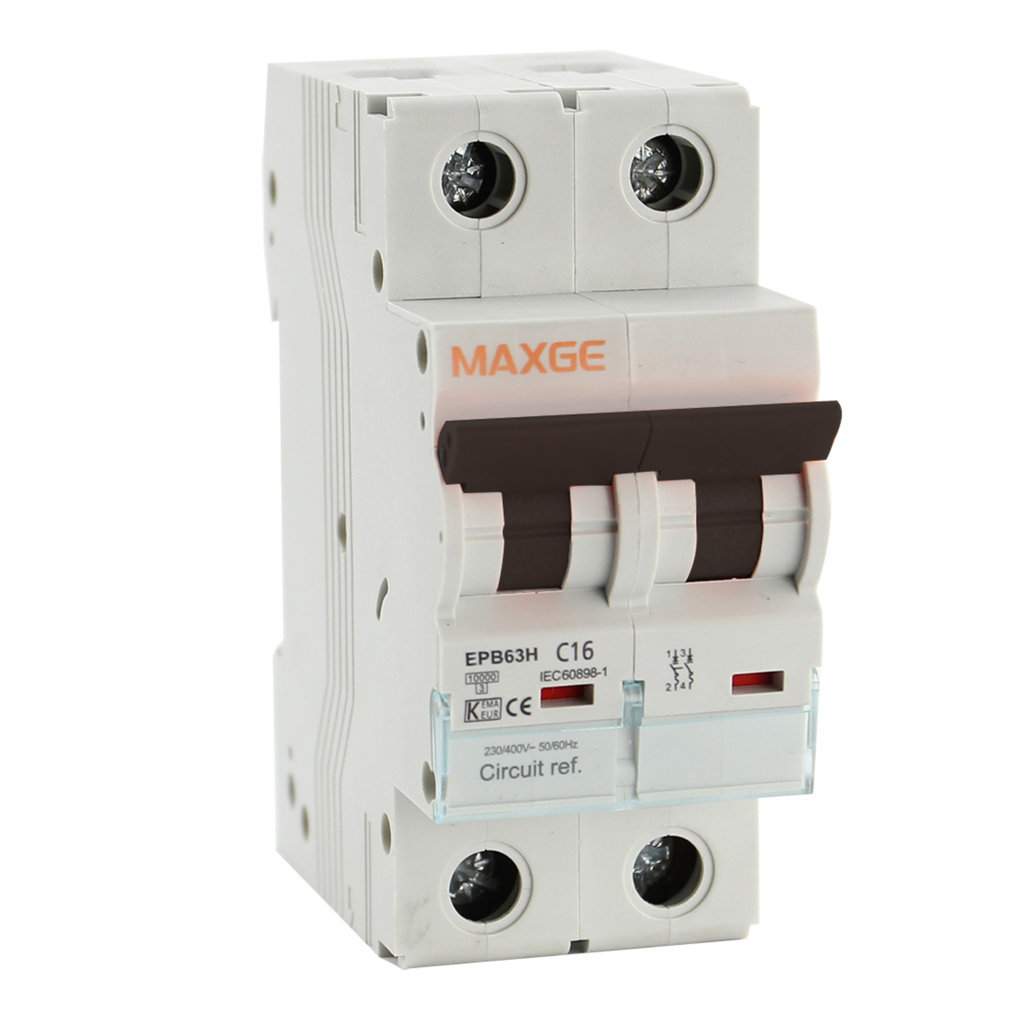

EPB63H Interruptor automático magnetotérmico para entornos residenciales, terciarios e industriales ligeros, pensado para cuadros donde se busca un plus de robustez y margen.

Tensión de empleo: 415/240 V AC
Tensión de aislamiento (Ui): 500 V
Tensión de impulso (Uimp): 4 kV

Normativa: EN/IEC 60898-1
Señalización local de estado: Sí
Ventana para marcador de circuito: Sí
Dimensiones: 1 módulo por polo (18 mm)
Doble aislamiento: Clase 2
Apto para el seccionamiento: Sí
Grado de contaminación: 3
Temperatura de trabajo: -5 a 40 °C

Conexión y cableado

Conexión: bornes para cables de cobre
Calibre ≤25 A: flexible ≤16 mm² · rígido ≤25 mm²
Calibre 32–63 A: flexible ≤25 mm² · rígido ≤35 mm²

Accesorios: permite el acoplamiento de accesorios y auxiliares eléctricos (ver catálogo).

En WatioSmart lo definimos así: una protección “de cuadro serio”: clara, modular y pensada para mantenimiento real.

Aplicaciones típicas

✔️ Cuadros eléctricos de oficinas, locales comerciales o zonas técnicas.
✔️ Circuitos de fuerza y distribución con cargas variadas (iluminación, tomas, pequeñas máquinas).
✔️ Cuadros secundarios en entornos industriales ligeros.
✔️ Instalaciones donde interesa señalización clara y posibilidad de auxiliares/accesorios.

❌ No recomendado si el problema es la fuga a tierra: para eso necesitas diferencial (no otro magnetotérmico).

Caso de uso

Cuándo elegir EPB63H
Cuando buscas un magnetotérmico pensado para cuadro “profesional”: señalización clara, bornes generosos y opción de acoplar auxiliares para control o señalización.

Cuándo elegir una alternativa:
Si la instalación es muy básica y no requiere auxiliares ni margen adicional, una gama residencial estándar puede ser suficiente. Si hay motores con picos de arranque altos, la clave es elegir la curva adecuada según carga.

⚡ Criterio WatioSmart: No se elige por “marca” ni por costumbre: se elige por red, carga y uso real del cuadro.

Característica	Valor
Curvas disponibles	B, C, D
Poder de corte (Icn)	10 kA (IEC/EN 60898-1) · hasta 15 kA (IEC/EN 60947-2, ≤25 A para 2P/3P/4P)
Tensión nominal (Ue)	415/240 V AC (50/60 Hz)
Tensión de empleo máxima (Ue max)	AC 440 V · DC 250 V
Tensión de empleo mínima (Ue min)	AC 12 V · DC 12 V
Frecuencia	50/60 Hz
Corrientes nominales (In)	0,5 a 63 A
Número de polos	1P, 2P, 3P, 4P
Tecnología de disparo	Térmico y magnético
Tensión de aislamiento (Ui)	500 V
Tensión de impulso (Uimp)	4 kV
Clase de limitación	3
Endurancia mecánica	20.000 maniobras (240/h)
Endurancia eléctrica	8.000 maniobras (240/h de 0,5 a 32 A; 120/h de 40 a 63 A)
Montaje	Carril DIN, clip ajustable
Grado de protección	IP20
Normas / Certificaciones	EN/IEC 60898-1 · 60947-2 · VDE · RoHS conforme
Adecuado para seccionamiento	Sí
Origen	China

Versatilidad de red AC/DC
Compatible con instalaciones en AC y DC, útil en cuadros mixtos o aplicaciones técnicas donde no quieres limitarte a una sola red.
Mayor poder de corte (10 kA)
Capacidad de corte 10.000 A (Icn) en 230/400 V: más margen y tranquilidad en cuadros exigentes.
Curvas para cada tipo de carga
Disponible en curvas B, C y D para adaptar el disparo al comportamiento real de la carga (resistiva, mixta o con picos).
Multipolaridad completa
Disponible en 1P, 2P, 3P y 4P: encaja tanto en monofásico como en trifásico sin “inventos”.
Seccionamiento real
Adecuado para seccionamiento: útil para maniobras y mantenimiento con criterio.
Diagnóstico y maniobra claros
Señalización encendido/apagado + indicador de disparo + contacto positivo + cierre brusco: lectura rápida y actuación fiable.
Bornes preparados para secciones generosas
Bornes tipo túnel para cobre con rangos amplios (hasta 35 mm²): instalación más cómoda y segura.
Alta resistencia de maniobra
Endurancia mecánica y eléctrica elevada para cuadros con uso frecuente o mantenimiento periódico.
Bloqueo por candado
Permite bloqueo para intervención, seguridad operativa o control de acceso.
