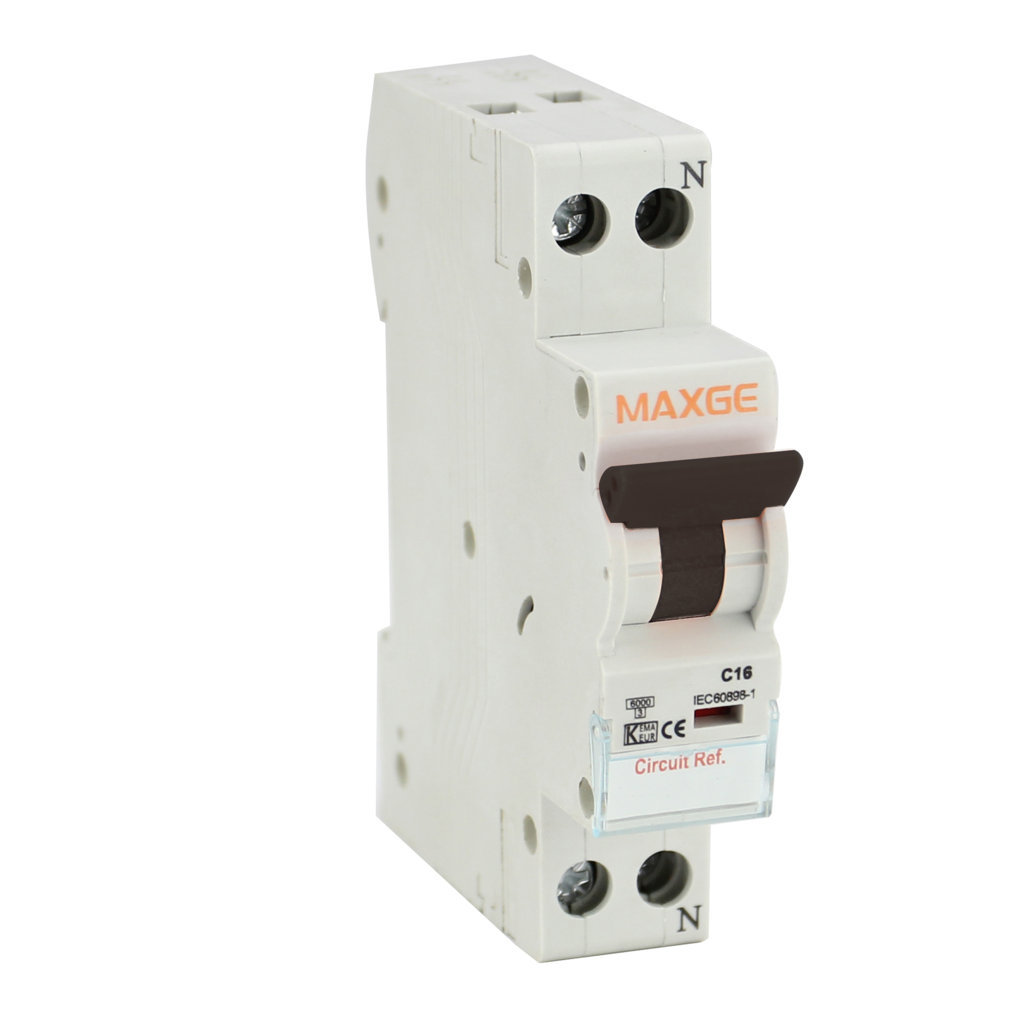

Magnetotérmico estrecho 6000A EPDPN Curvas B y C

Nº de Polos	1P+N
Tipo de uso / instalación	Espacios públicos, Industrial ligero, Residencial, Terciario / Oficinas

Nº de Polos

1P+N

Tipo de uso / instalación

Espacios públicos, Industrial ligero, Residencial, Terciario / Oficinas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Poder de corte: 6000 A

Tensión de empleo: 240 V AC
Normativa internacional: EN/IEC 60898-1 · 60947-2
Señalización local de estado: Sí
Ventana para marcador de circuito: Sí
Conexión en bornes para cables de cobre:
- Flexible: 1,5 a 10 mm²
- Rígido: 1 a 16 mm²
Dimensiones: 1 módulo (18 mm)
Accesorios/auxiliares: permite acoplamiento (ver catálogo)
Tensión de aislamiento (Ui): 250 V
Grado de contaminación: 3
Tensión de impulso (Uimp): 4 kV
Doble aislamiento: Clase 2
Apto para el seccionamiento: Sí
Temperatura de trabajo: -5 a 40 °C

Aplicaciones típicas

✔️ Cuadros compactos donde necesitas un magnetotérmico estrecho.
✔️ Circuitos de iluminación, tomas y pequeñas cargas en red AC.
✔️ Cuadros con necesidad de identificación clara (marcador + señalización).

❌ No recomendado para protección por fugas a tierra: para eso necesitas diferencial.

Caso de uso

Cuándo elegir EPDPN
Cuando el cuadro va justo y necesitas protección magnetotérmica estrecha manteniendo una instalación limpia y señalización clara.

Cuándo elegir una alternativa:
Si necesitas más polos o mayor capacidad de corte, conviene pasar a una serie multipolar o de mayor poder de corte.

⚡ Criterio WatioSmart: El espacio se optimiza; el dimensionamiento no se negocia.

Característica	Valor
Curvas disponibles	C
Poder de corte (Icn)	6 kA (230 V AC, 50/60 Hz)
Tensión de empleo máxima (Ue max)	AC 230/415 V (50/60 Hz)
Tensión de empleo mínima (Ue min)	AC 12 V (50/60 Hz)
Frecuencia	50/60 Hz
Corrientes nominales (In)	1, 2, 4, 6, 10, 16, 20, 25, 32 A
Número de polos	1P+N
Polos protegidos	1
Posición de neutro	Derecha
Tipo de red	AC
Tecnología de disparo	Térmico y magnético
Tensión de aislamiento (Ui)	500 V
Tensión de impulso (Uimp)	4 kV
Clase de limitación	3
Señalización local	Indicación de encendido y apagado
Indicador de disparo por defecto	Sí
Indicación de contacto positivo	Sí
Cierre brusco	Sí
Montaje	Carril DIN, clip ajustable
Par de apriete	1,2 N·m (arriba o abajo)
Conexión en bornes	Tipo túnel
Sección de cable	Flexible 1,5–10 mm² · Rígido 1–16 mm²
Opciones de bloqueo	Permite cierre por candado
Protección contra fugas a tierra	No
Grado de protección	IP20
Grado de contaminación	3
Temperatura de trabajo	-5 a 40 °C
Normas / Certificaciones	EN/IEC 60898-1 · VDE
RoHS	Conforme
Origen	China

Formato estrecho que salva cuadros
Pensado para cuadros compactos: mismo objetivo, menos pelea por espacio.
1P+N con neutro a la derecha
Ordena el cableado y simplifica mantenimiento en instalaciones donde el neutro importa.
Disparo estable para uso general
Curva C + térmico/magnético: equilibrio típico para circuitos comunes.
Instalación limpia y segura
Bornes tipo túnel y par de apriete definido: conexión consistente y repetible.
Mantenimiento más claro
Señalización ON/OFF + indicador de disparo + contacto positivo + cierre brusco.
Bloqueo por candado
Útil para intervención y seguridad operativa en cuadros con acceso controlado.
