Interruptor diferencial. Clase AC, A y S

Tipo de uso / instalación	Alta carga digital, Industrial ligero, Infraestructuras críticas, Residencial, Terciario / Oficinas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Características principales de la serie EPR

Interruptores diferenciales para sectores doméstico, terciario e industrial.
Clases disponibles: AC, A y AS.

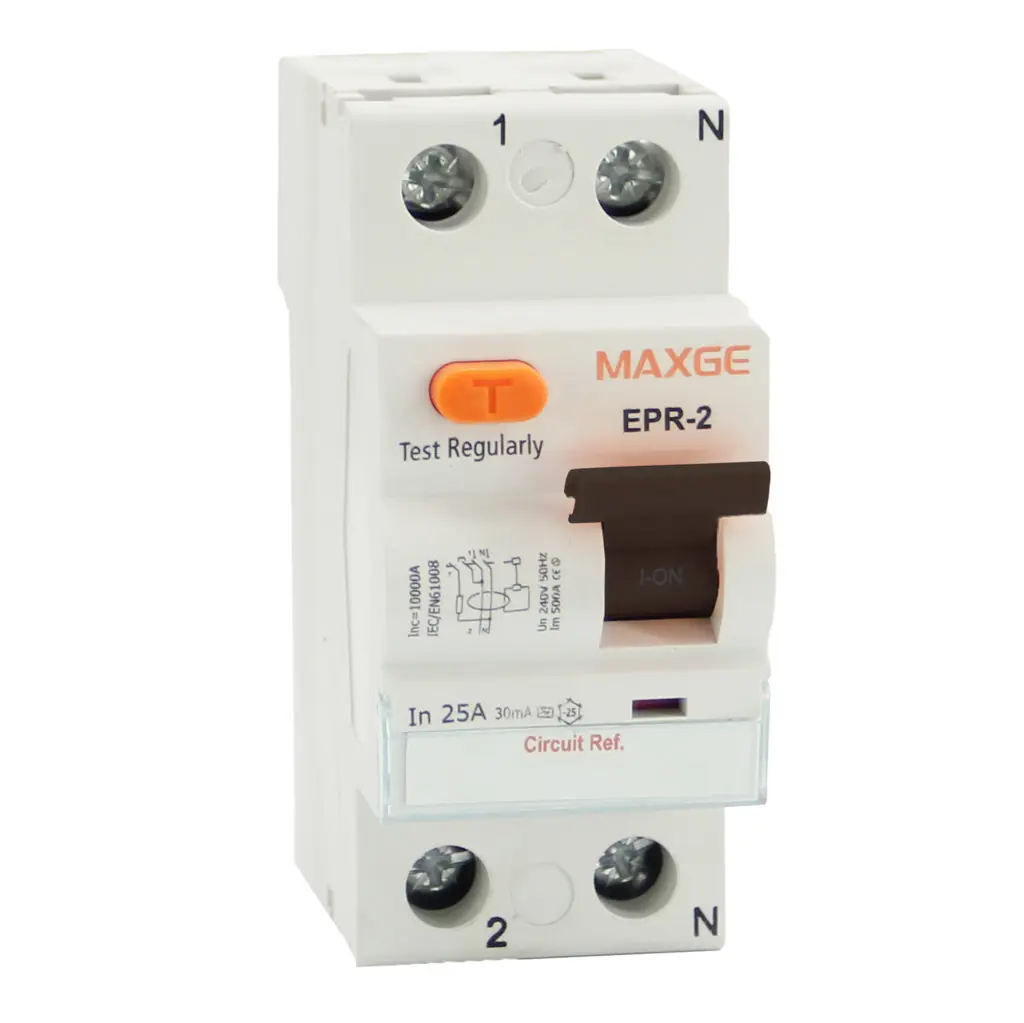

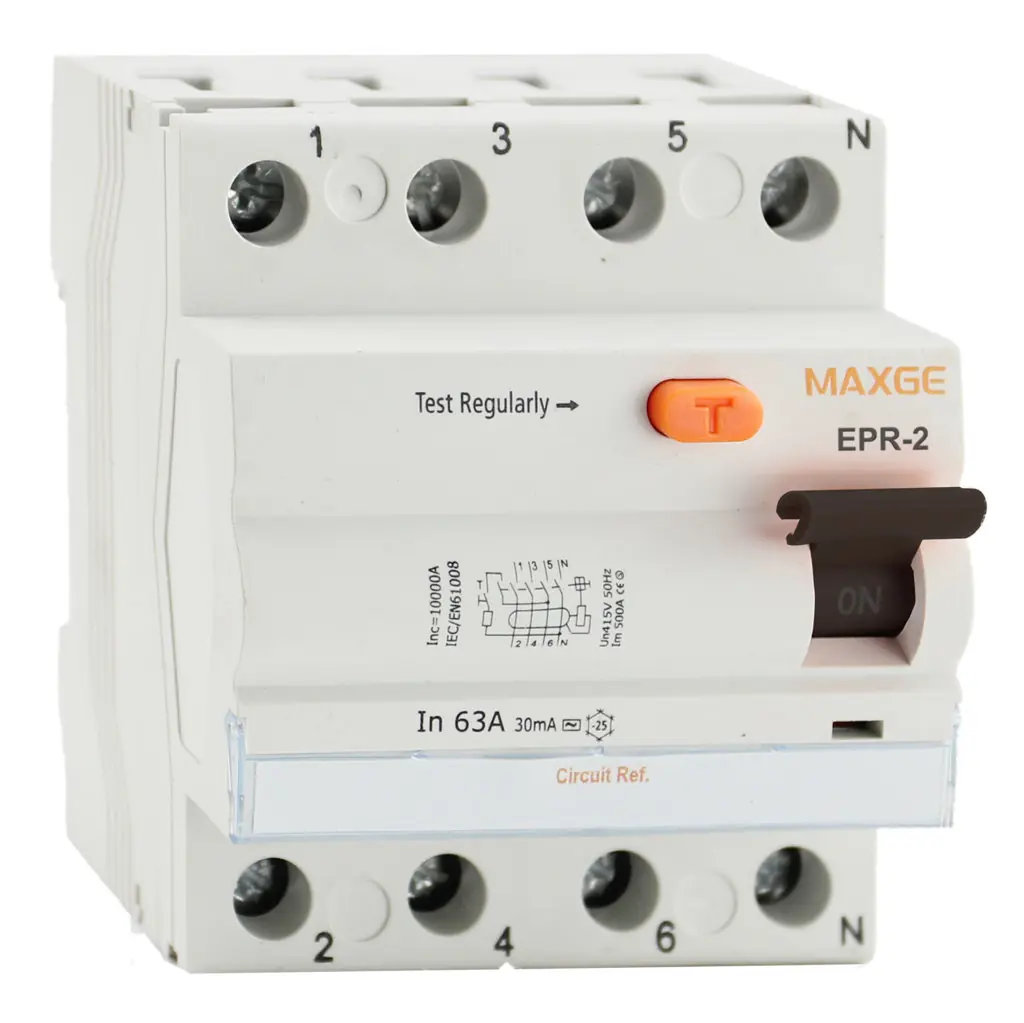

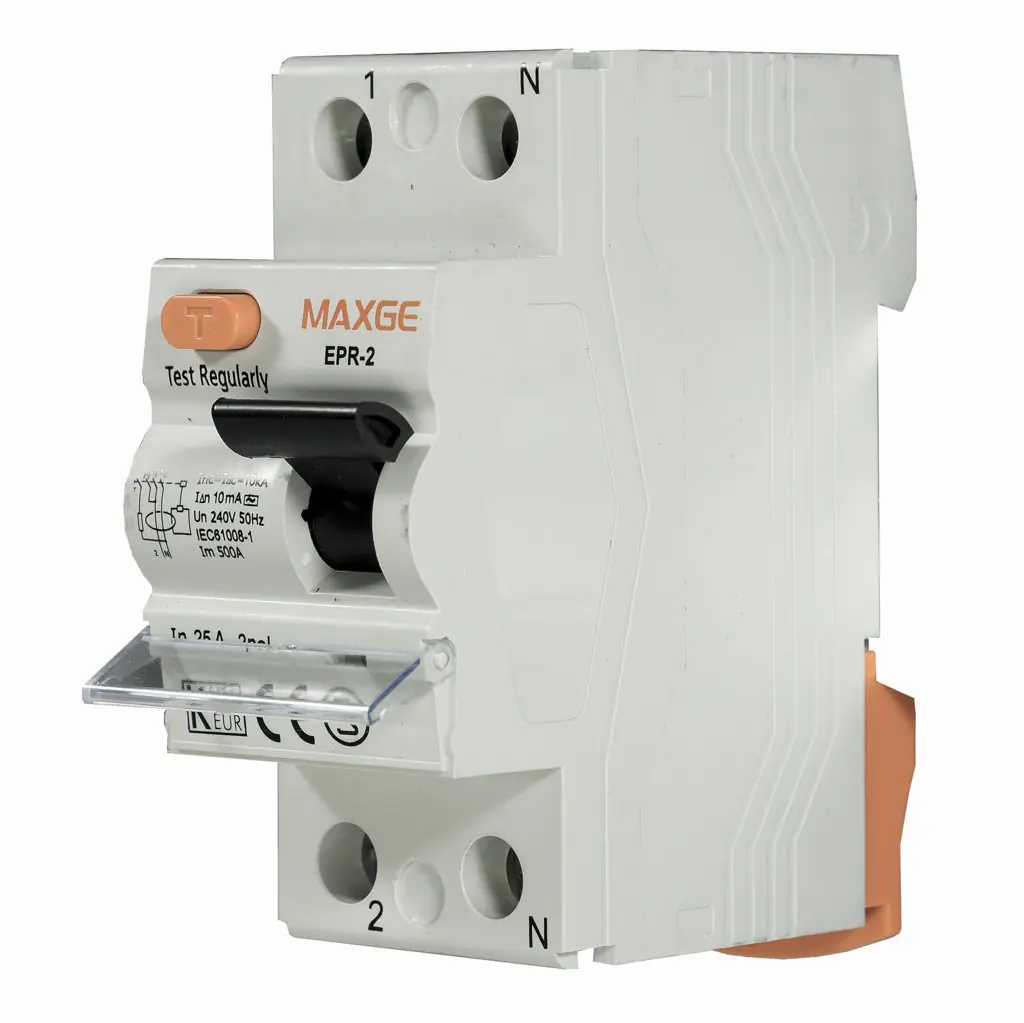

Versiones 2 polos (2P) y 4 polos (4P).
Corrientes nominales: 16A, 25A, 40A, 63A, 80A y 100A (según modelo).
Sensibilidades disponibles: 10mA, 30mA, 100mA, 300mA y 500mA.
Retardo instantáneo o selectivo (según versión).
Poder de corte 10kA.
Montaje sobre carril DIN.

Aplicaciones típicas

Cuadros eléctricos residenciales y de viviendas colectivas.

Instalaciones terciarias: oficinas, comercios, edificios públicos.

Cuadros industriales ligeros con cargas monofásicas o trifásicas.

Protección de circuitos con electrónica sensible (según clase).

Cuándo elegir este diferencial

✔️ Cuando necesitas adaptar sensibilidad y tipo de disparo al tipo real de carga.

✔️ Cuando el cuadro exige selectividad o protección reforzada.

✔️ Cuando trabajas con diferentes configuraciones de polos e intensidades.

Cuándo elegir una alternativa

❌ Si necesitas protección tipo B (corrientes continuas puras).

❌ Si el entorno requiere funciones electrónicas avanzadas de medida.
⚡ Criterio WatioSmart: el diferencial se elige por tipo de carga y sensibilidad real, no solo por amperios.

Característica	Valor
Tipo de producto	Interruptor diferencial (RCCB)
Serie	EPR Alpha+
Tipo de red	AC
Número de polos	2P / 4P
Corriente nominal (In)	16 / 25 / 40 / 63 / 80 / 100 A
Sensibilidad diferencial	10 / 30 / 100 / 300 / 500 mA
Retardo de disparo	Instantáneo o selectivo (según modelo)
Clase diferencial	AC / A / AS
Frecuencia	50/60 Hz
Tensión de empleo 2P	240 V AC
Tensión de empleo 4P	415 V AC
Tecnología de disparo	Independiente de la tensión
Poder de corte	10 kA
Tensión de impulso	4 kV
Grado de protección	IP20
Montaje	Carril DIN
Altura	81,5 mm
Profundidad	66,6 mm
Temperatura de funcionamiento	-5 °C a +40 °C
Normativa	IEC 60898-1
Certificación	CE

Selección precisa

Amplia combinación de polos, intensidades y sensibilidades para ajustar la protección.
Compatibilidad de cargas

Versiones AC, A y AS para diferentes tipos de corrientes residuales.
Continuidad de servicio

Opciones selectivas que permiten escalonar disparos.
Instalación estándar

Formato modular compatible con carril DIN.
Robustez eléctrica

Poder de corte de 10kA para entornos exigentes.
Seguridad operativa

Disparo independiente de la tensión de red.
Mantenimiento claro

Indicaciones de posición y estado del contacto.
Versatilidad de cuadro

Adecuado para cuadros monofásicos y trifásicos.
