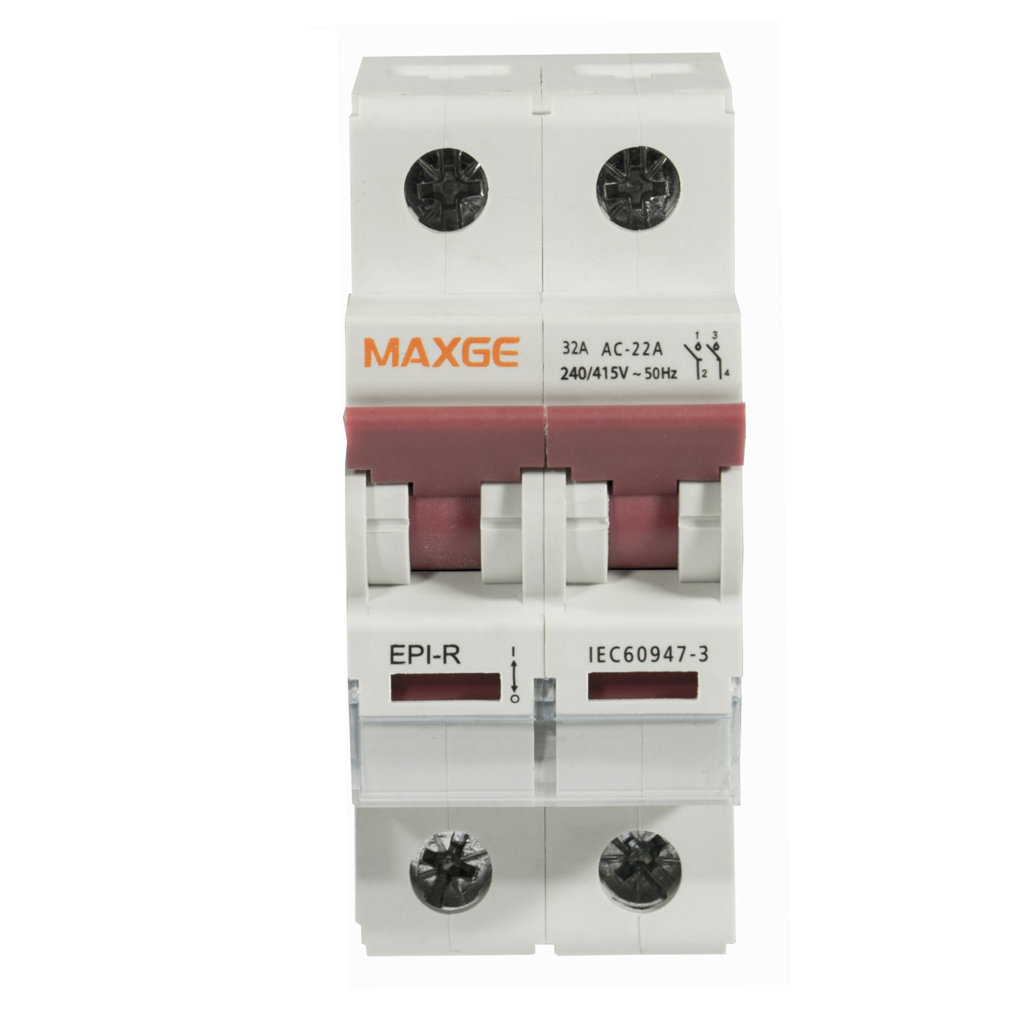

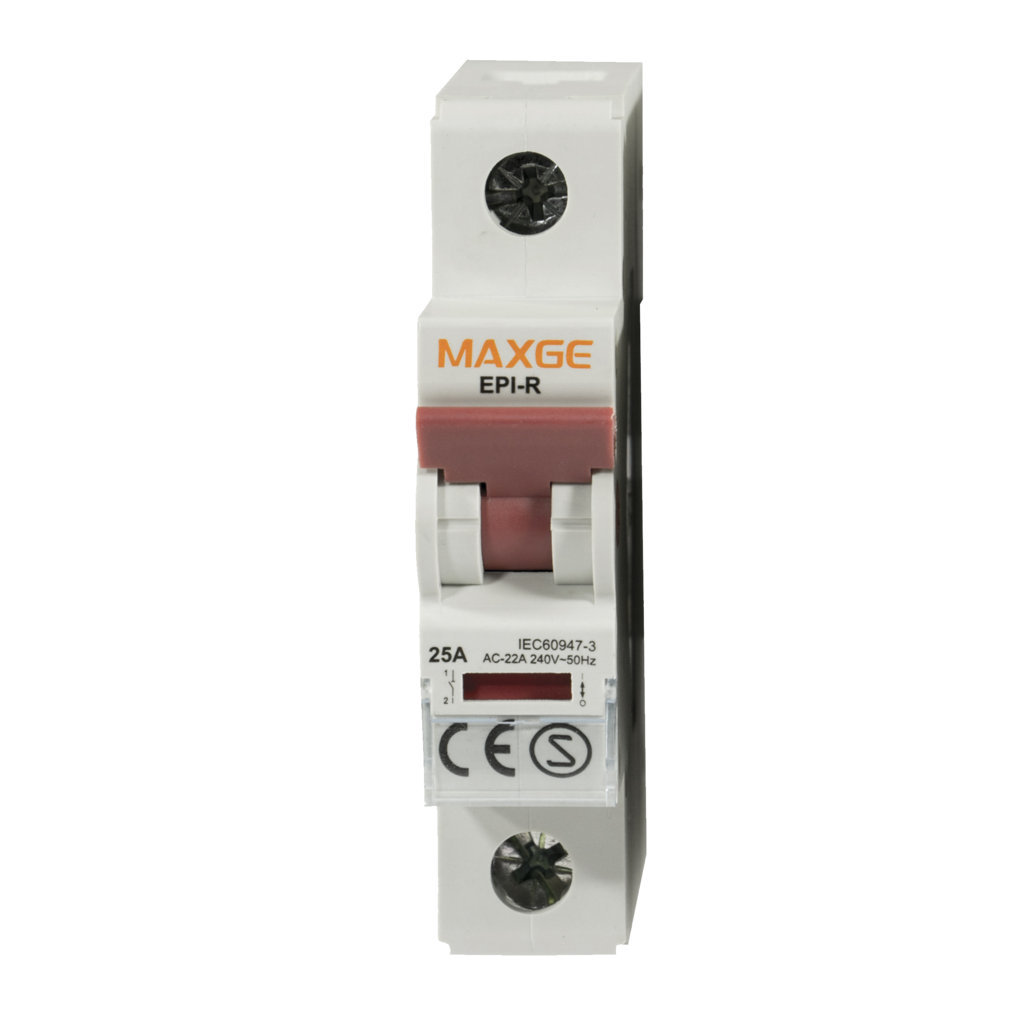

Interruptor de maniobra

Tipo de uso / instalación	Data centers, Espacios públicos, Industrial ligero, Infraestructuras críticas, Residencial, Terciario / Oficinas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Tensión de empleo: 415/240V AC
Categoría de empleo: AC-22
Intensidad de corto plazo (Icw): 12le, t=1s
Capacidad de maniobra: 3le, 1.05Ue, cosφ=0.65
Normativa: EN/IEC 60947-3
Señalización local de estado
Ventana para marcador de circuito
Dimensión: 1 módulo por polo (18mm)
Tensión de aislamiento (Ui): 690V
Tensión de impulso (Uimp): 6kV
Doble aislamiento clase 2
Temperatura de trabajo: -5°C a +35°C

Aplicaciones típicas

✔️Seccionamiento general de líneas en cuadros eléctricos

✔️Aislamiento manual de circuitos en mantenimiento

✔️Control ON/OFF en distribución modular

Caso de uso habitual

Cuadros eléctricos donde se necesita corte manual visible y seguro sin función de protección magnetotérmica.

Cuándo elegir esta serie

✔️ Cuando se requiere función de seccionamiento conforme a EN/IEC 60947-3.
❌ Cuando se necesita protección contra sobrecargas o cortocircuitos (no sustituye a un magnetotérmico).

⚡ Criterio WatioSmart:
Elige EPI-R cuando necesites aislamiento manual fiable, no protección automática.

Característica	Valor
NORMA	EN / IEC60947-3
NÚMERO DE POLOS	1P, 2P, 3P, 4P
INTENSIDADES NOMINALES	16, 20, 25, 32, 40, 50, 63, 80, 100, 125A
TENSIÓN NOMINAL	1P 240VAC 50/60Hz / 2-4P 415VAC 50/60Hz
CATEGORÍA DE EMPLEO	AC-22A
ICW	12le, t=1s
ICM	20le
CAPACIDAD DE MANIOBRA	3le, 1.05Ue, cosφ=0.65
TENSIÓN DE AISLAMIENTO (Ui)	690V
TENSIÓN DE IMPULSO (Uimp)	6000V
RESISTENCIA ELÉCTRICA	1500 operaciones
RESISTENCIA MECÁNICA	10000 operaciones
TIPO DE TERMINAL	Lug type and Pin type
CAPACIDAD DE TERMINAL	Hasta 50mm²
TEMPERATURA AMBIENTE	-5~+35°C
ALTITUD MÁXIMA	2000m
GRADO DE PROTECCIÓN	IP20
INSTALACIÓN	Carril DIN 35mm
ANCHO	17.8mm por polo

SECCIONAMIENTO CERTIFICADO

Cumple EN/IEC 60947-3 para función de aislamiento.
CONFIGURACIÓN MODULAR

Disponible de 1 a 4 polos.
AMPLIO RANGO DE INTENSIDADES

Desde 16A hasta 125A según modelo.
DOBLE AISLAMIENTO CLASE 2

Aporta mayor seguridad en montaje modular.
COMPATIBLE CON CARRIL DIN 35mm

Integración directa en cuadros estándar.
INDICACIÓN VISUAL DE ESTADO

Señalización clara ON/OFF.
ALTA RESISTENCIA MECÁNICA

Hasta 10000 operaciones mecánicas según ficha técnica.
CAPACIDAD DE CONEXIÓN AMPLIA

Bornes admiten conductores hasta 50mm².
