Reconectadores automáticos diferenciales

Sensibilidad Miliamperios	30, 300
Tipo de uso / instalación	Alta carga digital, Industrial ligero, Infraestructuras críticas, Residencial, Terciario / Oficinas

Sensibilidad Miliamperios

30, 300

Tipo de uso / instalación

Alta carga digital, Industrial ligero, Infraestructuras críticas, Residencial, Terciario / Oficinas

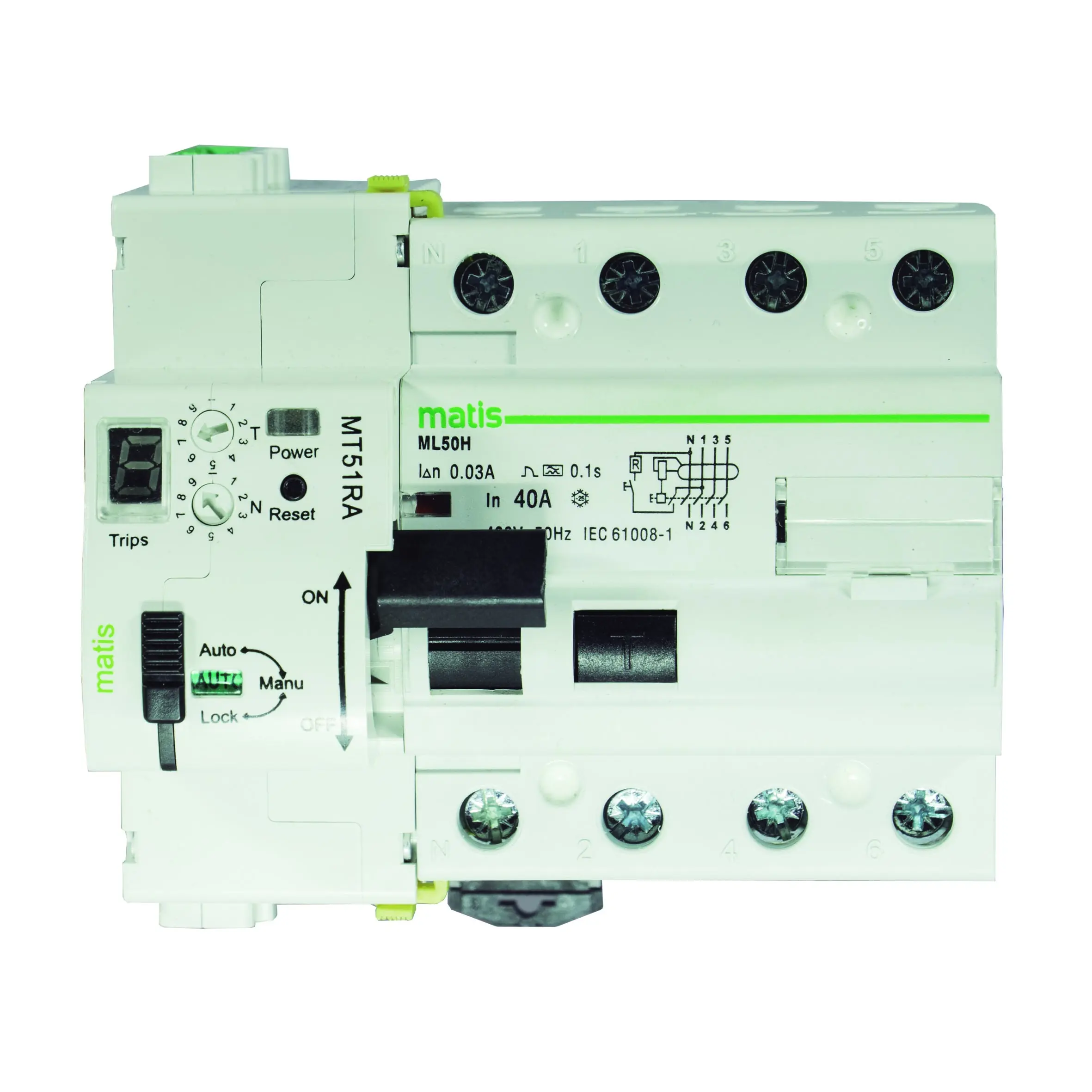

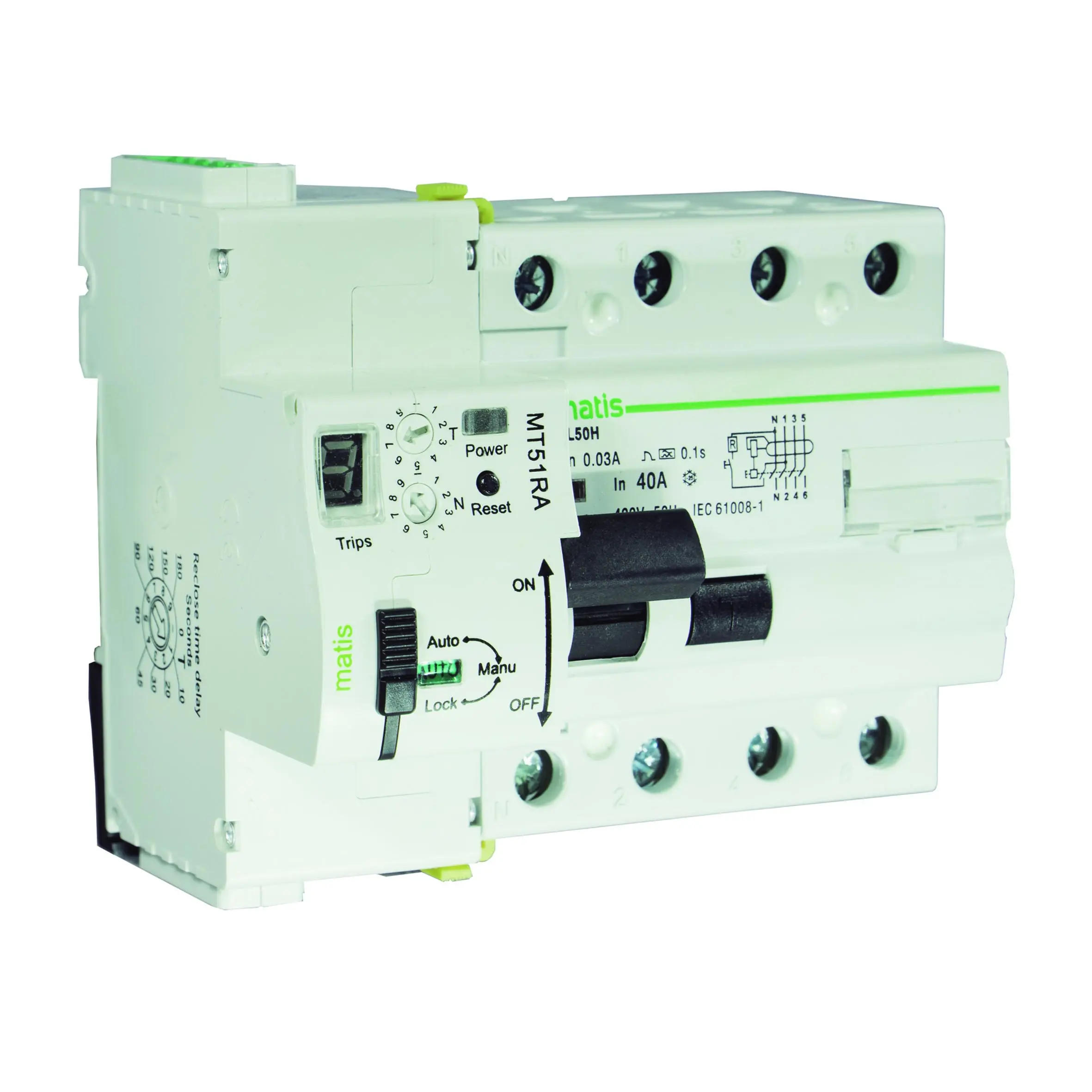

Reconectador automático diferencial que permite restablecer el suministro cuando un interruptor diferencial se ha disparado y la condición de fallo ha desaparecido.

Nº de rearmes ajustables: 0 a 9
Tiempo de reconexión ajustable: 0 a 180 s
Poder de corte: 10000 A
Dimensiones: 72 mm (2P) y 108 mm (4P)
Tensión de empleo: 400/230V AC
Tensión auxiliar: 230V AC
Señalización local de estado
Display LED indicador de número de rearmes restantes
Contactos auxiliares para indicación de estado y mando remoto
Salida serie RS485 opcional
Capacidad de conexión hasta 35mm²
Clase A altamente inmunizado
No instalar en líneas sin neutro

Aplicaciones típicas

✔️Cuadros eléctricos con necesidad de continuidad de suministro

✔️Instalaciones industriales con supervisión remota

✔️Infraestructuras donde un disparo diferencial puede ser temporal

✔️Instalaciones con integración en sistemas de control o monitorización

Caso de uso

Cuando un interruptor diferencial se dispara por una perturbación transitoria o una fuga puntual, el reconectador puede realizar intentos automáticos de rearme dentro de los intervalos configurados. Si el fallo desaparece, el suministro se restablece automáticamente; si persiste, el sistema detiene los intentos de reconexión.

Cuándo elegir este producto

✔️ Cuando se necesita recuperación automática tras disparos del diferencial

✔️ Cuando la continuidad del suministro es crítica

✔️ Cuando se requiere supervisión o integración con sistemas de control

Cuándo elegir una alternativa

❌ Cuando el sistema requiere rearme exclusivamente manual

❌ Cuando el circuito no dispone de neutro

⚡ Criterio WatioSmart: se utiliza cuando un diferencial puede dispararse por condiciones temporales y se desea recuperar el suministro automáticamente.

Característica	Valor
Tensión nominal (Ue)	230 Vac
Frecuencia nominal	50/60 Hz
Consumo de energía	3 VA
Energía de reserva	0.5 W
Tensión de aislamiento (Ui)	4000 V/min
Tiempo de disparo	<0.1 s
Número de rearmes	0–9 (ajustable)
Tiempo de retardo	0–180 s (ajustable)
Tiempo de rearme	≤3 s
Corriente nominal contacto de reinicio	5 A (250 VAC)
Grado de contaminación	2
Anchura	36 mm
Vida eléctrica	5000 ciclos
Vida mecánica	8000 ciclos
Grado de protección	IP20
Temperatura ambiente	-25 °C a +55 °C
Temperatura de almacenamiento	-40 °C a +70 °C
Humedad	95 %
Tipo de conexión	Cable
Sección terminal	1x25 mm² / 2x25 mm²
Par de apriete	4 N·m
Montaje	Carril DIN EN60715 (35 mm)
Conexión	De arriba a abajo
Comunicación	RS485 (según modelo)
Contactos auxiliares	NO / NC

Rearme automático del diferencial
Permite restablecer el suministro cuando el interruptor diferencial se dispara por una condición temporal.
Número configurable de rearmes
Permite ajustar entre 0 y 9 intentos de reconexión automática.
Tiempo de reconexión ajustable
Los intervalos de reconexión pueden configurarse entre 0 y 180 segundos.
Supervisión del estado del sistema
Dispone de señalización y contactos auxiliares para monitorización.
Integración en sistemas de control
Puede integrarse en sistemas de supervisión mediante comunicación o señales auxiliares.
Indicador visual de funcionamiento
El display LED muestra el número de rearmes restantes.
Compatibilidad con diferenciales
Diseñado para trabajar junto a interruptores diferenciales compatibles.
Instalación modular
Diseñado para montaje en carril DIN dentro de cuadros eléctricos.
