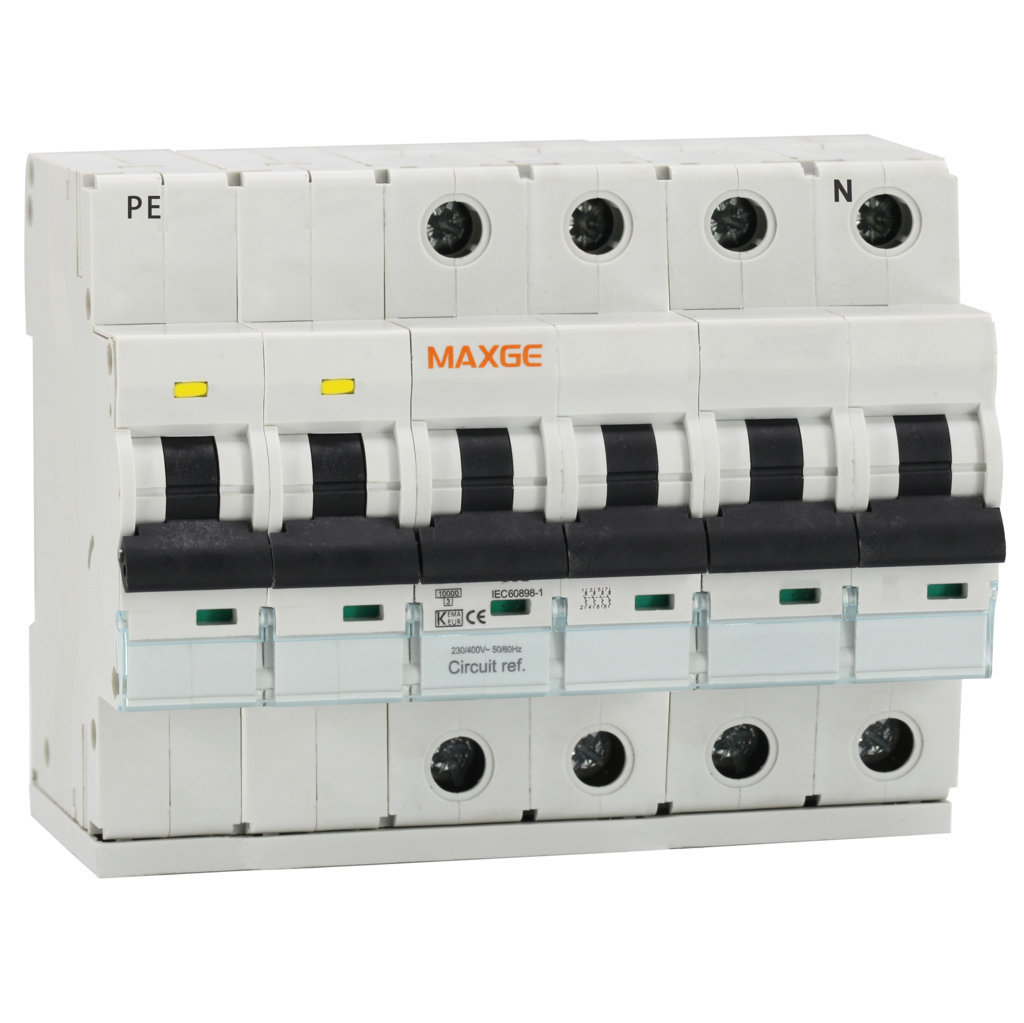

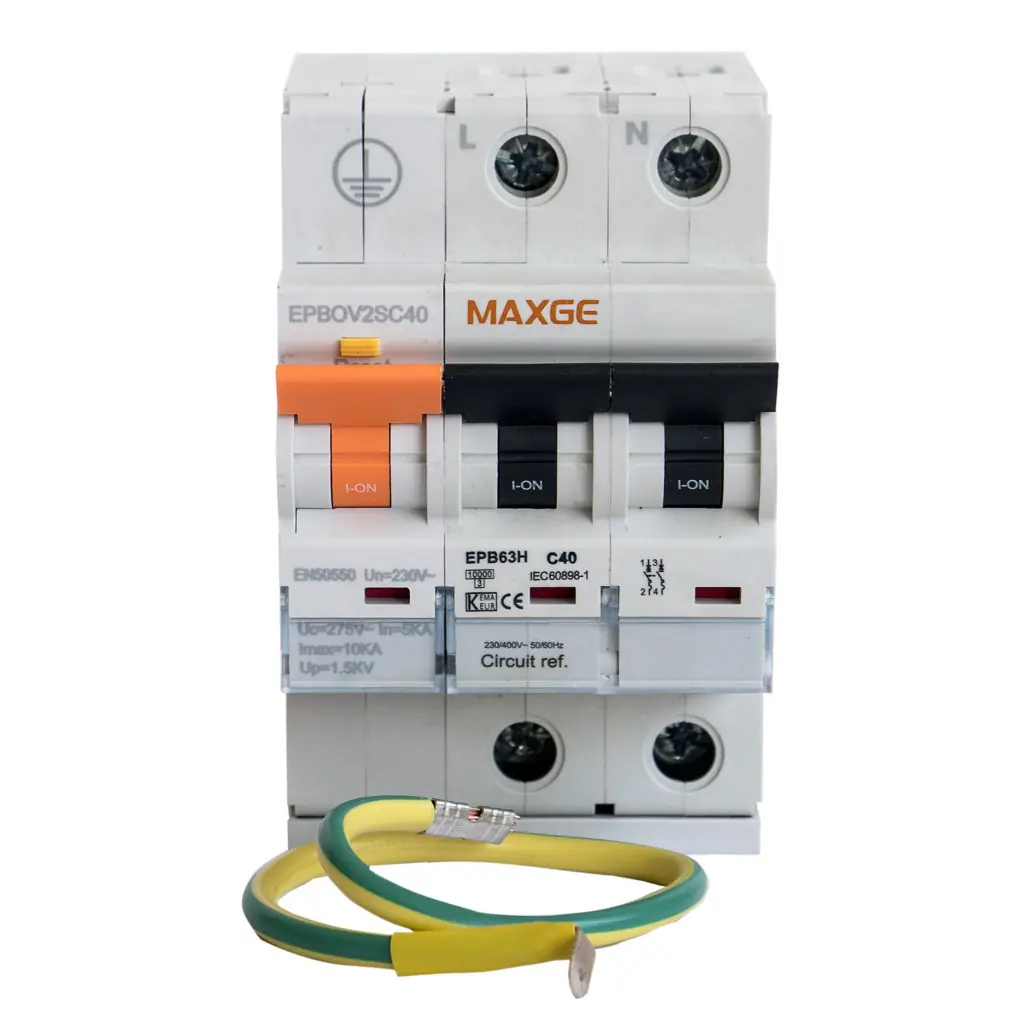

Protección combinada sobretensiones IGA permanente + transitoria Norma EN50550. Precableado

Nº de Polos

Intensidad A

uc-vac

rango-de-actuacion-min-v

rango-de-actuacion-max-v

un-vac

imax-in-ka

10-may
20-oct

Limpiar

Tipo de uso / instalación	Industrial ligero, Residencial, Terciario / Oficinas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Aspectos destacados del protector combinado EPBOVS:

Normas: EN50550 / IEC61643-1 / IEC60898-1 / EN61643-11
Protección combinada contra sobretensión permanente y transitoria
Descargador de sobretensión tipo 2 integrado
Umbral de disparo por sobretensión permanente: 2P: 280V / 4P: 480V
Poder de corte del IGA: 10kA
Dimensiones: 54mm (2P) y 108mm (4P)
No instalar en líneas sin neutro
Ventana para marcador de circuito

Aplicaciones típicas

✔️ Protección general de cuadros eléctricos
✔️ Instalaciones residenciales y terciarias
✔️ Protección frente a sobretensiones permanentes y transitorias
✔️ Cuadros eléctricos con protección combinada

Caso de uso

En el cuadro eléctrico principal de una instalación, el equipo permite integrar el interruptor general automático junto con la protección contra sobretensiones permanentes y transitorias, simplificando el diseño del cuadro.

Cuándo elegir este producto

✔️ Cuando se necesita protección combinada permanente y transitoria.
✔️ Cuando se busca integrar varias protecciones en un solo dispositivo.
✔️ Cuando se requiere protección tipo 2 contra sobretensiones transitorias.

Cuándo elegir una alternativa

❌ Cuando la instalación requiere protecciones separadas.
❌ Cuando no se necesita protección contra sobretensiones transitorias.
❌ Cuando la instalación no dispone de neutro.

⚡ Criterio WatioSmart:
Elige un protector combinado cuando quieras integrar IGA y protección contra sobretensiones permanentes y transitorias en un único equipo.

Característica	Valor
Serie	EPBOVS Alpha+
Tipo de producto	Limitador de sobretensiones permanente y transitorio (POP+SPD)
Número de polos	1P+N / 3P+N
Corriente nominal	25A / 32A / 40A / 63A
Tipo de red	AC
Sistema de conexión a tierra	TN-S / TT
Tipo de sobretensión transitoria	Tipo 2
Intensidad de descarga nominal	5/10kA en 1P+N / 10/20kA en 3P+N
Nivel de protección de tensión Up	<1.5kV en 1P+N / <2.0kV en 3P+N
Tensión máxima continua Uc	275V 1P+N / 420V 3P+N
Protección sobretensión permanente	Conforme EN50550
Curva del IGA	Curva C
Poder de corte	10kA
Frecuencia de red	50/60Hz
Tensión de empleo	240V (2P) / 415V (4P)
Tensión de impulso	4kV
Corriente de cortocircuito	10kA
Tipo de montaje	Carril DIN
Altura	81,5mm
Profundidad	66,6mm
Grado de protección	IP20
Temperatura de funcionamiento	-5 a 40°C

Protección combinada completa
Integra en un solo equipo el interruptor general automático y la protección contra sobretensiones permanentes y transitorias.
Protección tipo 2 integrada
Incluye descargador tipo 2 para limitar sobretensiones transitorias de origen atmosférico o de maniobra.
Simplificación del cuadro eléctrico
Reduce el número de dispositivos necesarios en el cuadro principal.
Protección de equipos sensibles
Ayuda a reducir el impacto de sobretensiones sobre equipos eléctricos y electrónicos.
Adaptación a diferentes instalaciones
Disponible en diferentes intensidades nominales entre 25A y 63A.
Compatibilidad con sistemas de red comunes
Diseñado para sistemas de conexión a tierra TN-S y TT.
Integración modular
Instalación directa sobre carril DIN en cuadros eléctricos modulares.
Indicaciones visuales de estado
Dispone de señalización de encendido, apagado y disparo por defecto.
