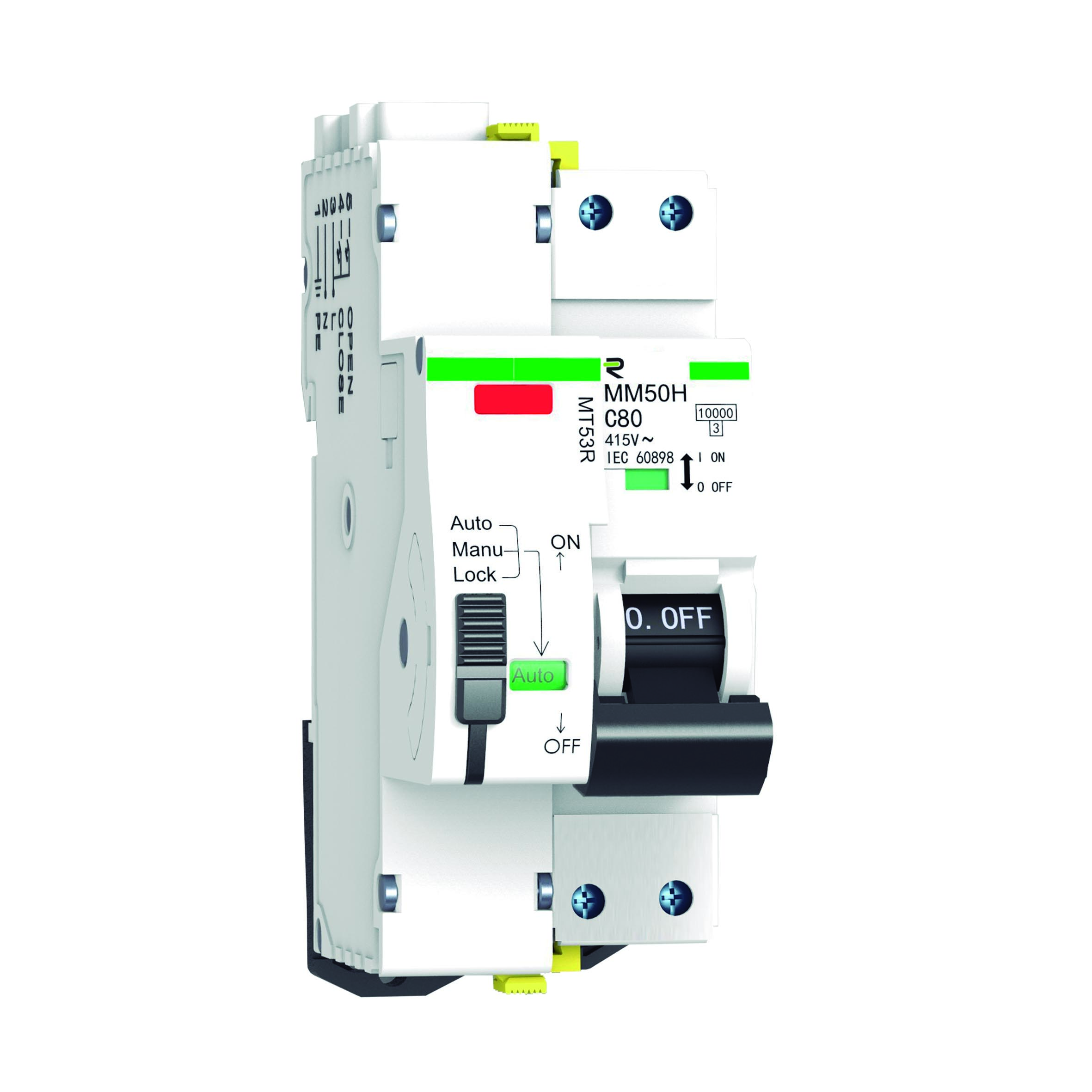

Reconectador automático magnetotérmico DPN

Nº de Polos	2P
Intensidad A	06, 10, 16, 20, 25, 32
Tipo de uso / instalación	Infraestructuras críticas, Residencial, Terciario / Oficinas

Nº de Polos

Intensidad A

06, 10, 16, 20, 25, 32

Tipo de uso / instalación

Infraestructuras críticas, Residencial, Terciario / Oficinas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Datos principales del reconectador automático MT53 DPN:

Tensión de empleo: 400/230V AC
Tensión auxiliar: 230V AC
Señalización local de estado
Modo de seguridad mediante enclavamiento por candado
Indicador LED de estado
Contactos auxiliares para mando remoto
Capacidad de conexión hasta 35mm² (16mm² en DPN)
Clase A altamente inmunizado
No instalar en líneas sin neutro

Aplicaciones típicas

✔️ Cuadros eléctricos con magnetotérmicos DPN
✔️ Instalaciones con necesidad de reconexión automática
✔️ Instalaciones residenciales y terciarias
✔️ Equipos que requieren continuidad de servicio

Caso de uso

En una instalación eléctrica donde un magnetotérmico dispara por una incidencia puntual, el reconectador automático puede restablecer el suministro automáticamente cuando la condición de fallo desaparece.

Cuándo elegir este producto

✔️ Cuando se desea reconexión automática tras disparos eléctricos.
✔️ Cuando la instalación requiere continuidad de suministro.
✔️ Cuando se utilizan magnetotérmicos o diferenciales compatibles.

Cuándo elegir una alternativa

❌ Cuando no se desea reconexión automática del circuito.
❌ Cuando el equipo de protección no es compatible.
❌ Cuando la instalación no dispone de neutro.

⚡ Criterio WatioSmart
Instala un reconectador automático cuando una interrupción puntual pueda resolverse automáticamente sin intervención manual.

Característica	Valor
CARACTERÍSTICA	VALOR
Serie	MT53
Tipo	Reconectador automático compacto
Tensión nominal Ue	230VAC
Frecuencia nominal	50/60Hz
Consumo de energía	<1.5VA
Tensión de aislamiento Ui	4000V/min
Tiempo de disparo	≤1.5s
Número de rearmes	3
Tiempo de retardo	10s / 60s / 300s
Tiempo de rearme	≤3s
Corriente nominal contacto auxiliar	5A (250VAC)
Grado de contaminación	2
Vida eléctrica	6000 operaciones
Vida mecánica	8000 operaciones
Grado de protección	IP20
Temperatura ambiente	-25°C a +55°C
Temperatura almacenamiento	-40°C a +70°C
Humedad máxima	95%
Sección de cable	1x25mm² / 2x25mm²
Par de apriete	4Nm
Montaje	Carril DIN EN60715
Conexión	De arriba a abajo
Contactos auxiliares	NO/NC
Dispositivos compatibles	MM50H, MR50-32, RCBO50-40, ML50H

Reconexión automática del circuito
Restablece el suministro eléctrico cuando el magnetotérmico o diferencial se ha disparado por una incidencia temporal.
Continuidad de servicio
Reduce interrupciones prolongadas al recuperar el suministro automáticamente.
Tres intentos de rearme
El sistema ejecuta hasta tres reconexiones automáticas antes de requerir intervención manual.
Control del tiempo de reconexión
Incluye tiempos de espera de 10, 60 y 300 segundos entre intentos.
Formato compacto DPN
Diseñado para cuadros eléctricos con espacio reducido.
Integración con protecciones modulares
Compatible con magnetotérmicos y diferenciales de la serie compatible.
Señalización del estado
Permite identificar el estado del sistema mediante indicadores.
Posibilidad de control remoto
Incluye contactos auxiliares para supervisión externa.
