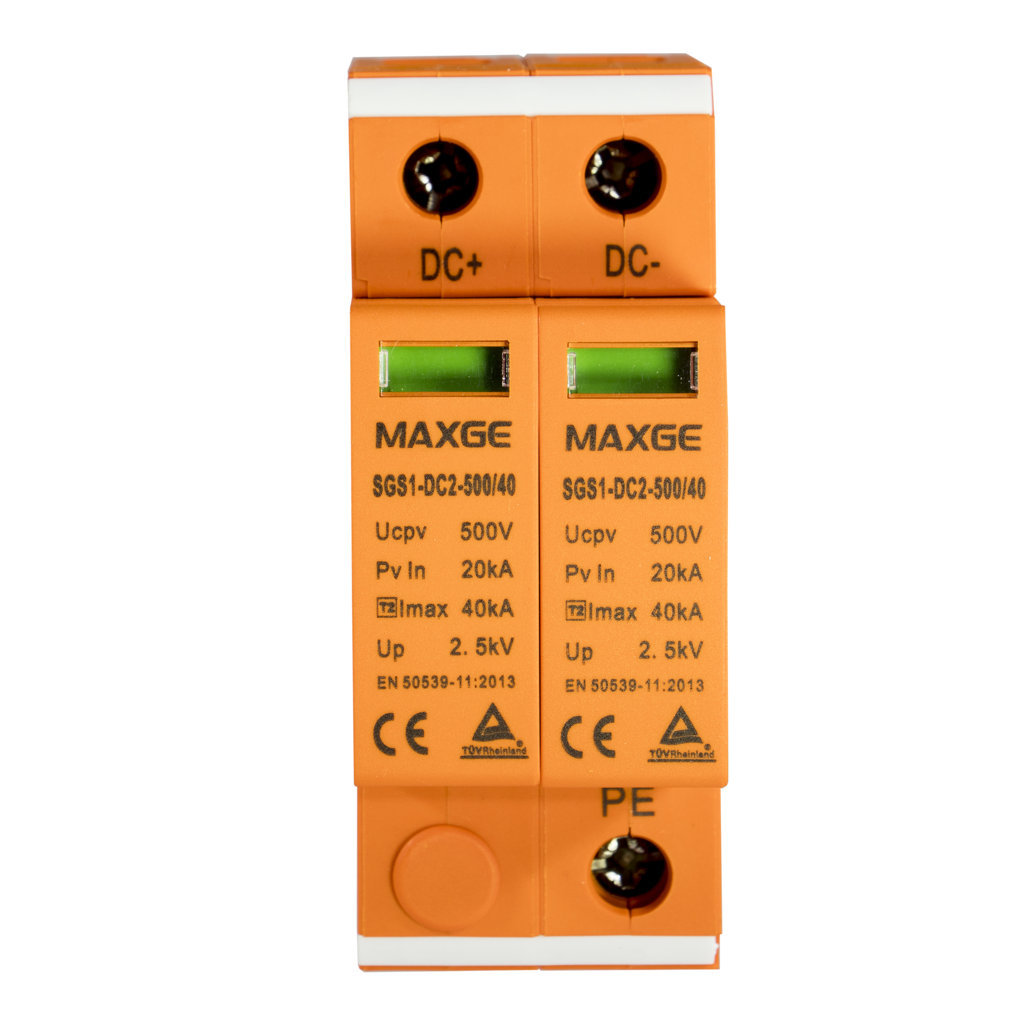

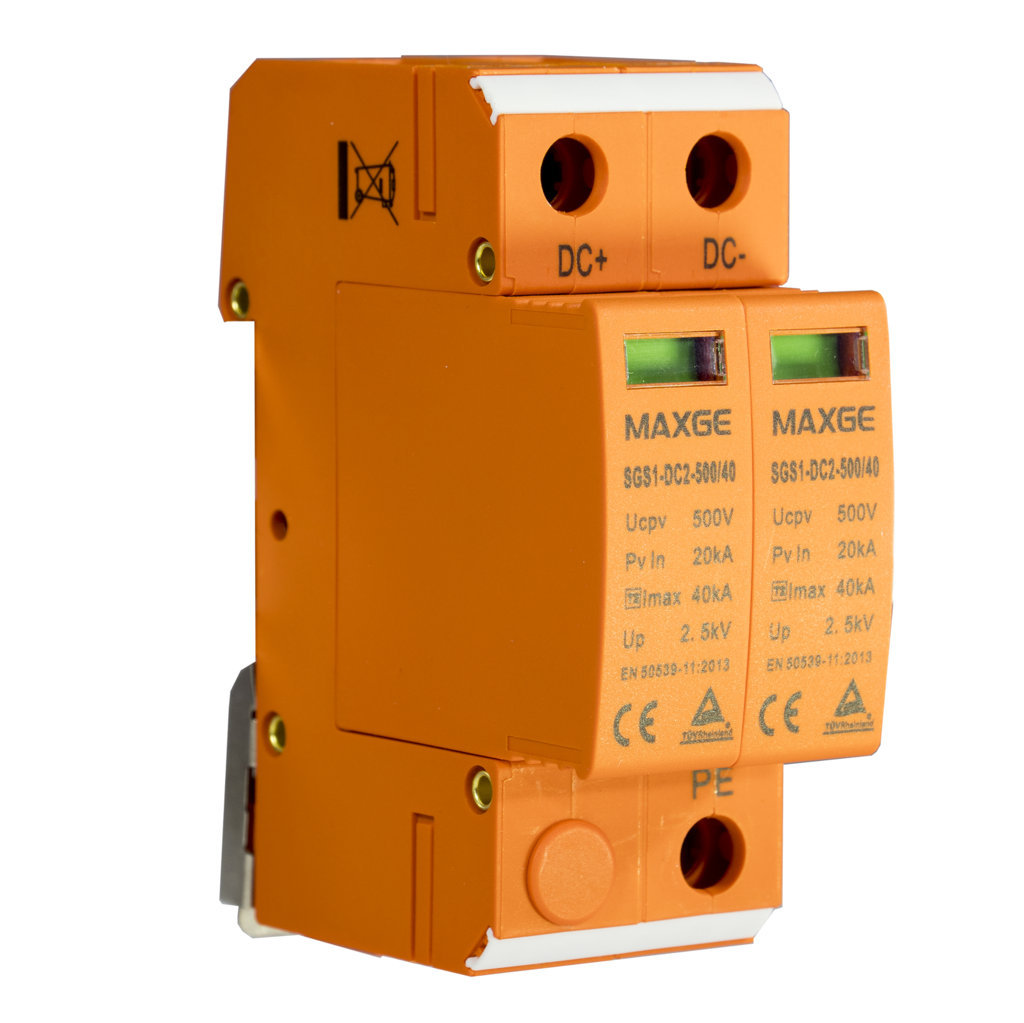

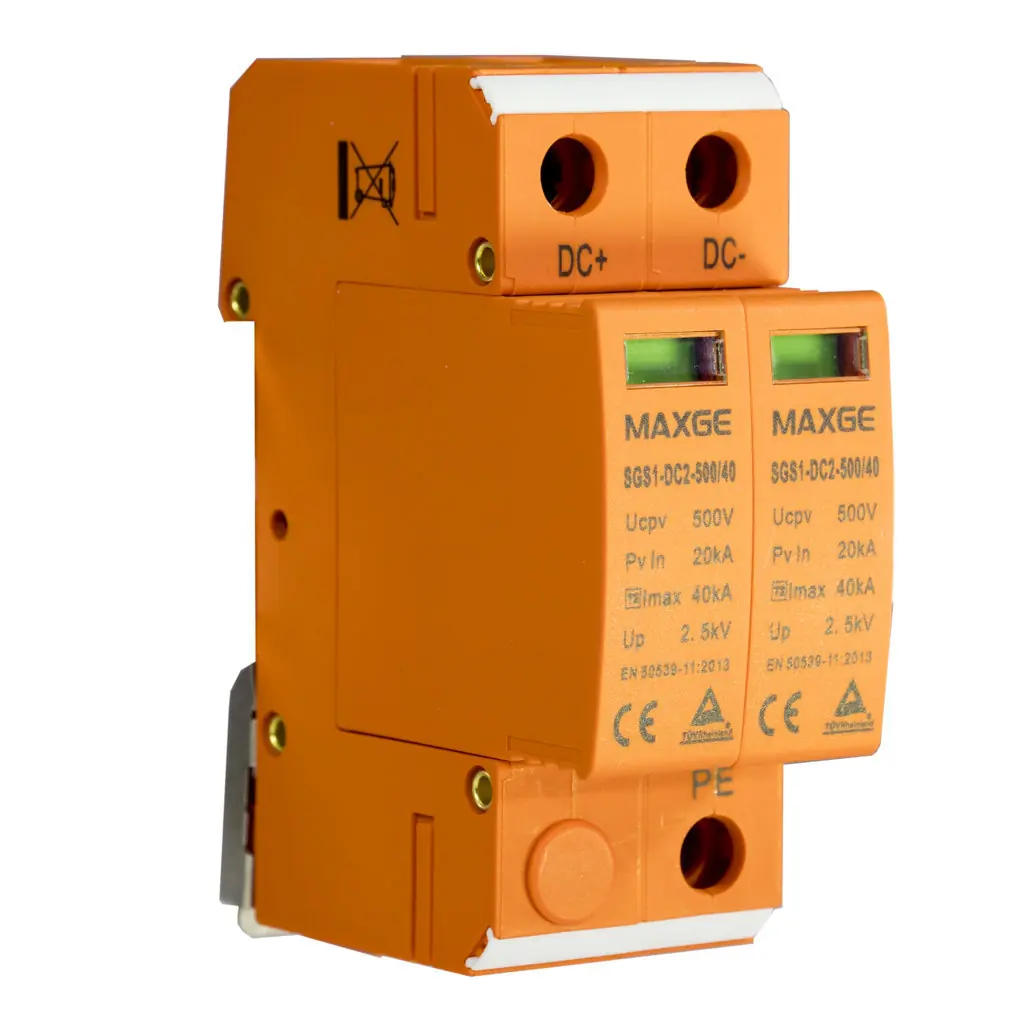

Limitador de sobretensiones transitorias para fotovoltaica hasta 1500V en DC

Nº de Polos

clase

imax-ka

in-ka

up-kv

?2.5
?3.5
?5.5

uc-vdc

1000
1500
500

Limpiar

Tipo de uso / instalación	Industrial ligero, Infraestructuras críticas, Instalaciones fotovoltaicas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Aspectos destacados de los limitadores fotovoltaicos SGS1-D:

Cartuchos automáticos y reversibles
Normativa internacional: IEC50539-11
Protección de los equipos eléctricos y electrónicos contra las sobretensiones de origen atmosférico y de maniobra
Automáticos de desconexión: es necesaria la asociación con un interruptor magnetotérmico y fusibles para garantizar la máxima seguridad y continuidad del servicio después de las descargas
Deben protegerse todos los polos y escogerse el poder de corte del magnetotérmico y fusibles en función de la intensidad de cortocircuito del punto de la instalación

Aplicaciones típicas

✔️ Protección de strings en instalaciones fotovoltaicas
✔️ Integración en cuadros de protección de inversores
✔️ Protección de equipos en sistemas solares en corriente continua
✔️ Instalaciones FV con tensiones de trabajo elevadas

Caso de uso

En una instalación fotovoltaica, el limitador se instala en el cuadro de string para proteger el inversor y los equipos conectados frente a sobretensiones transitorias generadas por descargas atmosféricas o maniobras en la instalación.

Cuándo elegir este producto

✔️ Cuando la instalación fotovoltaica trabaja en corriente continua.
✔️ Cuando se necesita protección de strings hasta 1500 V CC.
✔️ Cuando se requiere integración en cuadros FV con protección coordinada.

Cuándo elegir una alternativa

❌ Cuando la protección requerida es para instalaciones en corriente alterna.
❌ Cuando el sistema no requiere protección contra sobretensiones en CC.
❌ Cuando se necesita otro nivel de protección distinto al definido para la serie.

⚡ Criterio WatioSmart:
Elige un limitador fotovoltaico cuando la protección debe realizarse directamente sobre los strings en corriente continua.

Característica	Valor
Serie	SGS1-D
Aplicación	Protección fotovoltaica en corriente continua
Normativa	IEC50539-11
Tensión máxima de trabajo	500 V CC / 1000 V CC / 1500 V CC
Clase	B / C
Intensidad máxima	40 kA / 80 kA
Número de polos	2P / 3P
Tensión de pico Up	≤2,5 kV / ≤3,5 kV / ≤5,5 kV
Contacto indicador de estado	Sí / No según modelo

Protección específica para fotovoltaica
Diseñado para proteger instalaciones solares frente a sobretensiones en corriente continua.
Protección por string
Permite proteger cada string del sistema fotovoltaico en el cuadro de protección.
Compatibilidad con tensiones elevadas
La serie contempla soluciones para sistemas de hasta 1500 V en corriente continua.
Cartuchos reversibles
Los cartuchos automáticos y reversibles facilitan el mantenimiento y sustitución.
Integración en cuadros FV
Formato modular pensado para integrarse junto con fusibles y protecciones en CC.
Adaptación a diferentes configuraciones
Disponible en varias configuraciones de polos y niveles de descarga.
Indicador visual de estado
Permite comprobar rápidamente si el protector sigue operativo.
Protección de inversores y equipos
Reduce el impacto de sobretensiones transitorias sobre inversores y electrónica de potencia.
