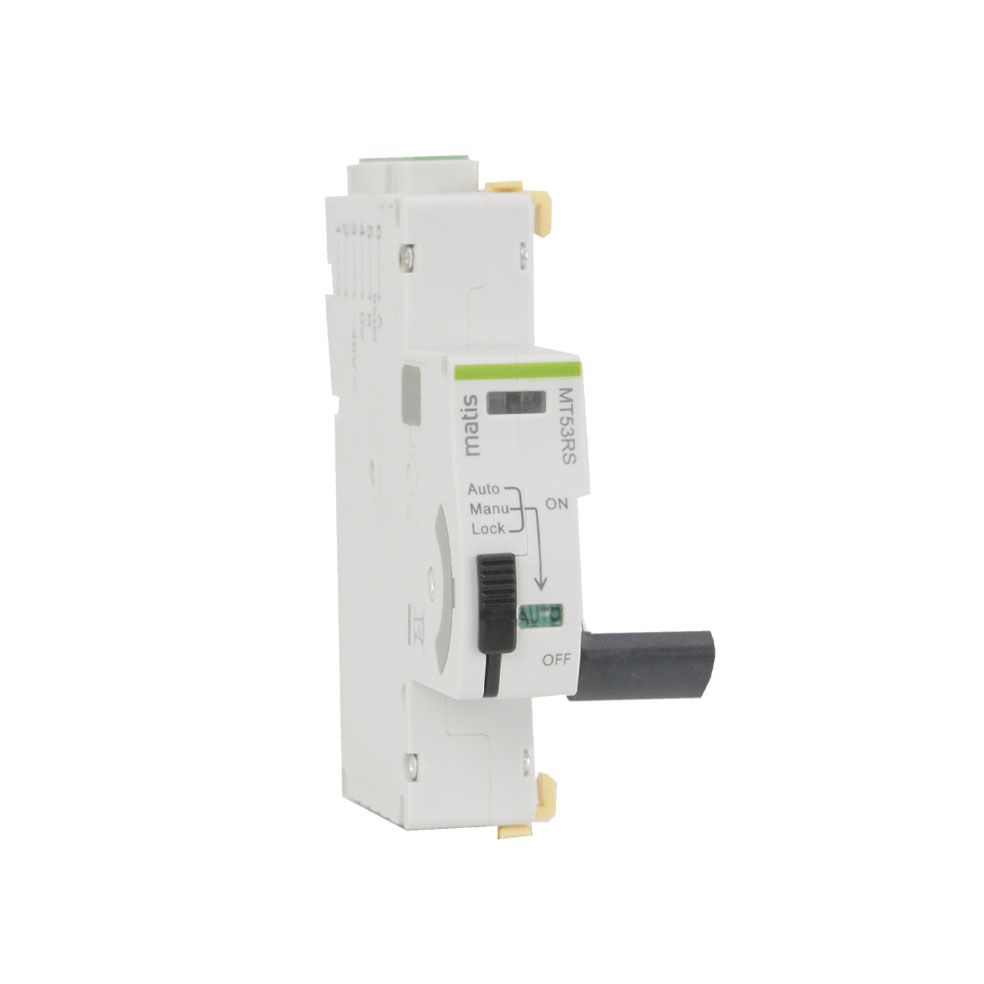

Unidad reconectadora compacta independiente

rs485	, SI
Tensión auxiliar	12V DC, 230V AC, 48V DC
Tipo de uso / instalación	Alta carga digital, Espacios públicos, Industrial ligero, Infraestructuras críticas

rs485

, SI

Tensión auxiliar

12V DC, 230V AC, 48V DC

Tipo de uso / instalación

Alta carga digital, Espacios públicos, Industrial ligero, Infraestructuras críticas

Descripción

Caracterísitcas Técnicas

Beneficios técnicos y de instalación

Documentos

Unidad reconectadora compacta independiente para interruptores magnetotérmicos y diferenciales que permite el rearme automático del circuito tras un disparo.

Nº de rearmes: 3
Tiempo de reconexión: 10s, 60s y 300s
Compatible con magnetotérmicos: MM5032 y MM50H
Compatible con diferenciales: ML50H y MR050
Tensión auxiliar: 230V AC
Comunicación RS485 (según modelo)

Aplicaciones típicas

✔️Cuadros eléctricos con necesidad de continuidad de suministro

✔️Instalaciones industriales con supervisión remota

✔️Infraestructuras donde se requiere rearme automático del interruptor

✔️Instalaciones con control mediante PLC o sistemas de supervisión

Caso de uso

Cuando un interruptor magnetotérmico o diferencial se dispara por una condición temporal, la unidad reconectadora intenta restablecer el suministro automáticamente tras intervalos programados. Si el fallo persiste después de los intentos configurados, el sistema pasa a estado de bloqueo para evitar reconexiones repetidas.

Cuándo elegir este producto

✔️ Cuando se necesita reconexión automática tras disparos del interruptor

✔️ Cuando se desea integración con sistemas de control o supervisión

✔️ Cuando el suministro eléctrico no debe depender de un rearme manual

Cuándo elegir una alternativa

❌ Cuando no se desea ningún tipo de reconexión automática

❌ Cuando el sistema requiere únicamente control manual del interruptor

⚡ Criterio WatioSmart: se utiliza cuando el disparo del interruptor puede ser temporal y se quiere restablecer el suministro automáticamente sin intervención manual.

Característica	Valor
Norma	IEC-63024 / EN50550 / YDT2346-2011
Sistema de distribución	TN-S
Tensión nominal (Ue)	AC 220V (110V) / DC 48V
Tensión nominal mínima	85% Ue
Tensión nominal máxima	110% Ue
Tensión de aislamiento (Ui)	500 V
Resistencia dieléctrica	2500 V AC (1 min)
Tensión soportada (Uimp)	4 kV
Categoría de sobretensión	III
Frecuencia nominal	50 Hz
Potencia estática	1 VA
Potencia operación remota	20 VA
Número máximo de ciclos de recierre automático	3
Intervalo de tiempo de recierre	10 s / 60 s / 300 s
Vida eléctrica	10000 ciclos
Tiempo de reinicio del contador de recierres	60 s
Grado de protección	IP20 (panel exterior) / IP40 (panel interior)
Grado de contaminación	2
Temperatura de trabajo	-25 °C a +60 °C
Temperatura de almacenamiento	-40 °C a +70 °C
Humedad relativa	95 %
Tipo de contacto auxiliar	Relé electrónico
Tensión nominal contacto auxiliar	5-230 V AC/DC
Corriente nominal contacto auxiliar	0.6 A – 1 A
Frecuencia	50 Hz
Categoría de uso	AC12
Modo de operación	Señal de posición del mango (NO/NC)
Sección de cable	≤ 2.5 mm²
Par de apriete	0.4 Nm

Rearme automático del circuito
Permite restablecer el suministro cuando el interruptor asociado se dispara por una condición temporal.
Tres intentos de reconexión
El dispositivo realiza hasta tres intentos de recierre automático antes de pasar a estado de bloqueo.
Intervalos temporizados de reconexión
Los tiempos de reconexión están definidos en 10 s, 60 s y 300 s.
Compatibilidad con protecciones modulares
Puede utilizarse con interruptores magnetotérmicos y diferenciales compatibles.
Integración con sistemas de control
Permite control remoto y comunicación según versión del dispositivo.
Señalización de estado del interruptor
Proporciona señal de posición del interruptor mediante contactos auxiliares.
Protección frente a reconexiones repetidas
Si el fallo persiste tras los intentos programados el sistema entra en estado de bloqueo.
Instalación en carril DIN
Diseñado para integrarse en cuadros eléctricos estándar junto a protecciones modulares.
