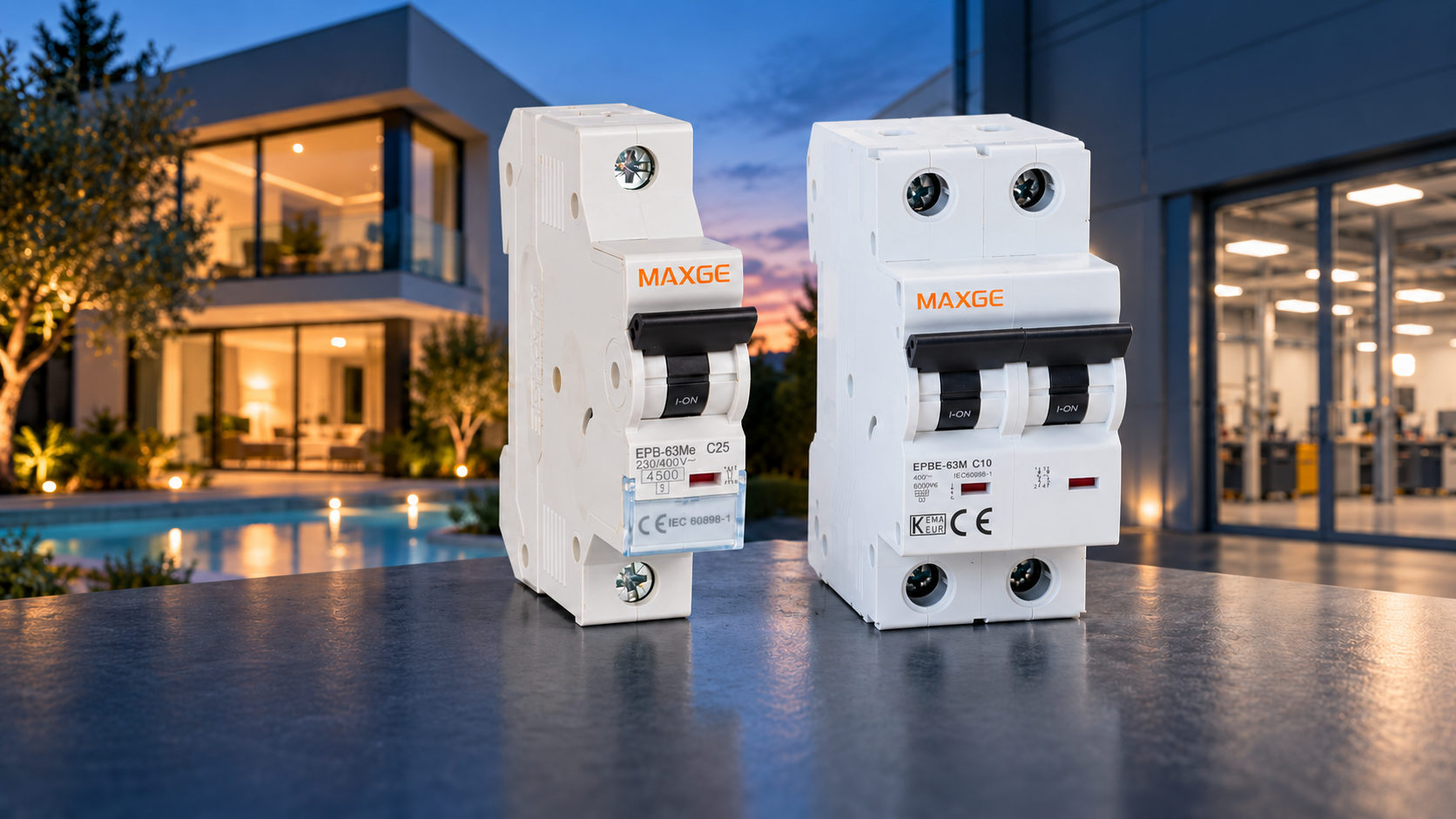

EPB63Me o EPBE63M: ¿qué cambia entre ambos magnetotérmicos?
EPB63Me y EPBE63M son dos interruptores automáticos magnetotérmicos, pero están planteados para cubrir necesidades diferentes.
Los dos protegen los conductores de la instalación frente a sobrecargas y cortocircuitos, interrumpiendo la corriente cuando se produce una situación que puede dañarlos.
Una forma sencilla de explicarlo es pensar en el bombero del cuadro eléctrico: está ahí para actuar antes de que un problema termine dañando los cables de la instalación.
Esa es la misión que comparten EPB63Me y EPBE63M. La diferencia está en las características que ofrece cada gama.
El EPB63Me concentra las configuraciones habituales en vivienda. El EPBE63M, orientado a instalaciones terciarias e industriales ligeras, amplía el rango de intensidades, polos y curvas, permite trabajar en AC y DC y es apto para seccionamiento.
Por eso, para elegir entre uno y otro, la pregunta útil es:
¿Qué necesita realmente ese circuito?
☕ PAUSA PARA EL CAFÉ · 30 SEGUNDOS
¿Leyendo esto mientras te tomas un café?
Perfecto. No hace falta que se te enfríe para entender la diferencia.
Quédate con una idea:
El entorno orienta. El circuito decide. La ficha técnica confirma.
Que un magnetotérmico esté orientado a residencial o terciario nos da una primera pista. Después toca mirar calibre, curva, número de polos, tipo de red, poder de corte y el resto de características necesarias para ese circuito.
EPB63Me: las configuraciones habituales en vivienda
El EPB63Me está orientado al ámbito residencial y reúne configuraciones habituales en cuadros de vivienda:
- Curva C.
- Intensidades de 6 a 40 A.
- 1P, 1P+N y 2P.
- Red AC.
- Poder de corte de 6 kA a 230 V AC conforme a EN/IEC 60898-1.
Si el circuito necesita una configuración dentro de estos parámetros, el EPB63Me entra en el terreno para el que se ha planteado esta gama.
Antes de elegir la referencia
Antes de cerrar referencia, toca comprobar que intensidad, curva, polos y poder de corte responden a las condiciones reales del circuito.
¿Cuándo mirar el EPBE63M?
Cuando el circuito pide características que quedan fuera de las posibilidades del EPB63Me.
El EPBE63M está orientado a instalaciones terciarias e industriales ligeras y ofrece:
- Intensidades de 0,5 a 63 A.
- 1P, 2P, 3P y 4P.
- Curvas B, C y D.
- Redes AC y DC.
- Clase de limitación 3.
- Aptitud para seccionamiento.
- Cumplimiento de EN/IEC 60898-1 y EN/IEC 60947-2.
Cuándo tiene sentido esta gama
Así, si necesitas 50 o 63 A, tres o cuatro polos, una curva B o D, trabajar en DC o aptitud para seccionamiento, ya tienes criterios técnicos concretos para mirar hacia el EPBE63M.
Los dos son de 6 kA. ¿Entonces son equivalentes?
No necesariamente.
EPB63Me y EPBE63M coinciden en 6 kA de poder de corte —en las condiciones especificadas para cada referencia— y en curva C, pero eso no los convierte automáticamente en productos equivalentes.
La ficha no termina en los amperios y los kA.
También hay que mirar las intensidades disponibles, el número de polos, el tipo de red, la clase de limitación y la aptitud para seccionamiento.
WatioTip
Que dos magnetotérmicos coincidan en poder de corte y curva no significa que sean equivalentes.
Antes de sustituir una referencia por otra —o elegir únicamente por precio— comprueba las características de cada gama y las condiciones reales del circuito.
EPB63Me vs. EPBE63M: la comparación rápida
| Característica | EPB63Me | EPBE63M |
|---|---|---|
| Orientación principal | Residencial | Terciario / industrial ligero |
| Intensidades | 6–40 A | 0,5–63 A |
| Curvas | C | B, C, D |
| Polos | 1P / 1P+N / 2P | 1P / 2P / 3P / 4P |
| Tipo de red | AC | AC / DC |
| Poder de corte | 6 kA* | 6 kA* |
| Clase de limitación | 1 | 3 |
| Apto para seccionamiento | No | Sí |
*Consultar en cada ficha técnica las condiciones de tensión y norma correspondientes al poder de corte.
Cinco preguntas para saber hacia qué gama mirar
Si dudas entre ambas gamas, estas cinco preguntas ayudan a acotar la elección.
01¿El calibre supera los 40 A?
Para 50 o 63 A, el EPB63Me queda fuera de rango.
02¿Necesitas 3P o 4P?
El EPBE63M incorpora estas configuraciones. El EPB63Me ofrece 1P, 1P+N y 2P.
03¿Curva C encaja con la carga?
Si las características de la carga requieren valorar una curva B o D, el EPBE63M ofrece esas posibilidades.
04¿La aplicación trabaja en corriente continua?
El EPB63Me trabaja en AC. El EPBE63M contempla AC y DC dentro de las condiciones especificadas en su ficha técnica.
05¿Necesitas aptitud para seccionamiento?
Es una característica declarada para el EPBE63M y no para el EPB63Me.
Con estas cinco respuestas ya tenemos una base concreta para comprobar qué gama encaja con el circuito.
“Pero si los dos son curva C y 6 kA, ¿por qué no ponemos el más barato?”
Es una pregunta razonable.
Porque curva y poder de corte no describen por sí solos todo el magnetotérmico.
Si dos referencias cumplen realmente todas las condiciones que necesita el circuito, entonces sí tiene sentido compararlas también por precio.
Pero si una de ellas queda fuera en alguno de los requisitos necesarios, ya no estamos comparando dos alternativas equivalentes.
Y ahí está también el argumento cuando toca explicárselo al cliente:
“Esta es la referencia que encaja con las características que necesita tu instalación.”
No se trata de presentar una gama como “mejor”. Se trata de poder explicar por qué esa referencia es la adecuada para su instalación.
Preguntas frecuentes sobre EPB63Me y EPBE63M
El EPB63Me está orientado principalmente a instalaciones residenciales y ofrece las configuraciones habituales en vivienda. El EPBE63M está orientado a instalaciones terciarias e industriales ligeras y amplía las posibilidades de selección en intensidad, curvas, polos, tipo de red y aptitud para seccionamiento.
Ambos ofrecen 6 kA de poder de corte, dentro de las condiciones de tensión y norma especificadas en la ficha técnica de cada referencia. Coincidir en poder de corte no significa que sean equivalentes: hay que comprobar también intensidad, curva, polos, tipo de red, clase de limitación y seccionamiento.
La elección no depende únicamente del tipo de edificio. Hay que comprobar las características que necesita el circuito y las condiciones de utilización indicadas en la ficha técnica. El EPB63Me está orientado al ámbito residencial, mientras que el EPBE63M amplía las posibilidades para otras necesidades de instalación.
Cuando el circuito requiera características que quedan fuera del rango del EPB63Me, como 50 o 63 A, tres o cuatro polos, curvas B o D, funcionamiento en DC o aptitud para seccionamiento, el EPBE63M ofrece esas posibilidades.
¿Tienes un cuadro en el que no está claro cuál encaja mejor?
Lo vemos contigo.
